Доработка цифрового терморегулятора W1209 -50~+110C

Рейтинг:  0 / 5

Подробности

Категория: Терморегуляторы термостаты

Опубликовано: 09.11.2019 18:55

Просмотров: 3275

Описание:
Цифровой терморегулятор предназначен для автоматического регулирования текущей температуры окружающей среды в диапазоне заранее заданных параметров. Диапазон измерения температуры окружающей среды составляет от -50 до +110 С. Определение температуры окружающей среды осуществляется с помощью выносного датчика температуры. Устройство можно применять для измерения и контроля температуры в охлаждающих и нагревающих системах, аквариумах, комнате, инкубаторах и т.д.

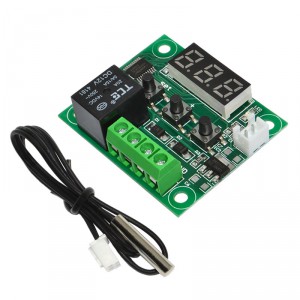

Такой вид имеет терморегулятор до переделки.

Доработка терморегулятора:
Выпаиваем реле, клемник питания и комутации, а также разъем датчика температуры

Дриляем новое отверстие под вывод реле.

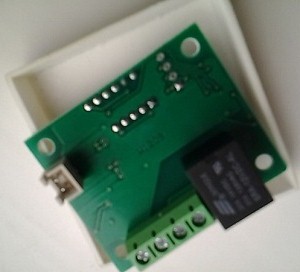

Выпаянные детали вставляем с обратной стороны платы и припаиваем.

Теперь терморегулятор можно вставить в любой подходящий корпус. Я вставил в упаковочную коробочку из под советских часов "заря".
Общая характеристика:
Информация о текущей температуре окружающей среды выводится на трехразрядный LED дисплей. Плата устройства разработана на базе микроконтроллера, который сравнивает текущие показатели температуры с пороговыми значениями. Регулятор температуры может работать в 2 режимах: охлаждение и нагрев.

Подключение устройства:

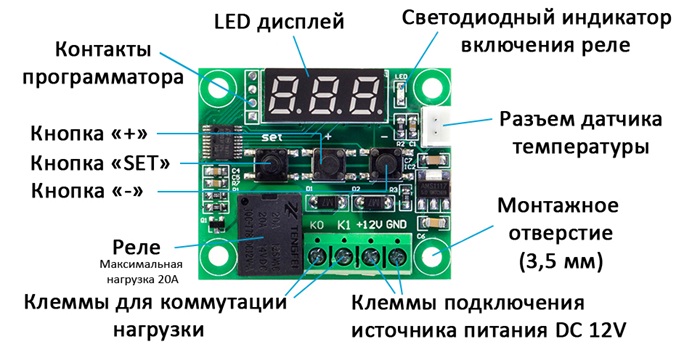

На плате модуля имеются: разъем для подключения выносного датчика температуры и винтовой клеммник для подключения нагрузки и внешнего источника питания устройства.
 Назначения выводов клеммника:
K0, K1: подключается нагрузка (последовательное подключение)
VCC: напряжение питания устройства
GND: «земля»
Для управления устройством предусмотрены 3 кнопки:
SET (левая): при нажатии открывает меню устройство или сохраняет изменения
+ (центральная): увеличивает значения параметров
- (правая): уменьшает значения параметров
Настройка параметров терморегулятора:
Плата устройства обладает небольшим меню. Для того чтобы открыть меню необходимо подать питание на устройство и зажать кнопку SET на протяжении 5 секунд пока не появится код параметра меню. После чего можно перемещаться по меню с помощью кнопок «+» и «-». Для того чтобы сохранить измененные параметры настройки необходимо нажать кнопку SET или не взаимодействовать с устройством в течение 5 секунд. Все сохраненные параметры после выключения терморегулятора остаются в памяти микроконтроллера. То есть, при повторном его включении все заданные параметры останутся.
Меню устройства состоит из 7 пунктов:
P0: режим работы терморегулятора (H - нагрев, C - охлаждение)
P1: значение гистерезиса от 0,1 до 15 °C
P2: верхний предел установки температуры +110 °C
P3: нижний предел установки температуры -50 °C
P4: коррекция значений температуры датчика от -7 до +7 °C
P5: задержка включения/выключения активации реле 0 - 10 с
P6: значение температуры при котором устройство отключается (защита от перегрева) от 0 до +110 °C
Сброс:
Для того чтобы сбросить параметры устройства до заводских настроек необходимо отключить питание устройства. Затем зажать и удерживать кнопки «+» и «-», и подключить питание. После чего на дисплее должно появиться значения «888», которое сообщает об успешной операции.
Аварийная индикация:
При неправильной работе устройства дисплей может отображать следующие коды ошибок:
«LLL»: выносной датчик температуры не подключен к устройству
«HHH»: температура выше или ниже заданного диапазона
«---»: сработала защита от перегрева
Питание устройства:
Питание устройства осуществляется от внешнего источника питания. Напряжение питания терморегулятора составляет 12 В. Сигнализирует о подаче питания светодиод (возле LED дисплея), который подключен к шине питания устройства.
