Блок питания для мультиметра DT-182

  • Печать

Рейтинг:  0 / 5

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна

Подробности
Категория: Блоки питания
Опубликовано: 23.03.2017 15:06
Просмотров: 3086

П.П. Бобонич, г. Ужгород
На смену мультиметрам серий М830 или М838 пришли миниатюрные мультиметры серии DT-182. Источником питания этих мультиметров служат батарея типа 23АЕ на 12 В. Однако заряда этих батарей на практике хватает на несколько недель. Кроме того, радиолюбителю иногда нет времени на включении и выключении мультиметра, что способствует быстрой разрядке батареи.
Выход есть. Он состоит в том, что-бы от одной литиевой батареи 3 В получить 12 В с током до 300 мА. Возможно вместо литиевой батареи установить последовательно включенные два малых дисковых аккумулятора, которые можно в процессе работы подзаряжать отдельным зарядным устройством.

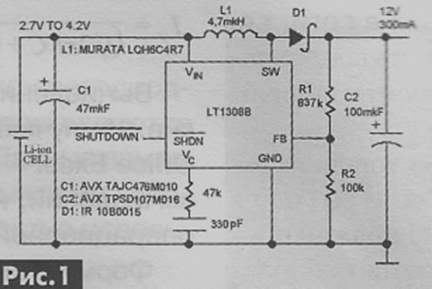

Схема (рис.1) выполнена на одной микросхеме типа LT1308B (предложена фирмой Linear Technology [1]) и имеет всего несколько компонентов. Основными элементами являются катушка индуктивности L1 4,7 мкГн и диод IR 10BQ015.

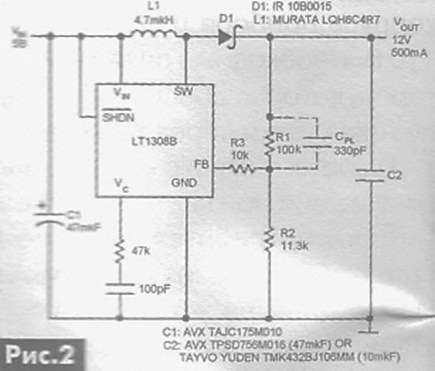

Вторым вариантом питания мультиметра DT-182 может быть схема (рис.2), в которой источником питания служат три аккумулятора типа AG13 или L1131.

 Эта схема аналогична предыдущей схеме. Необходимо иметь
отдельное зарядное устройство ] для зарядки аккумуляторов.
В отсеке мультиметра DT-182 помещаются три аккумулятора типа AG13, а в самом корпусе, где достаточно места, - маленькая плата.
Радиоаматор №1, 2011
Литература
1. LT1308A / LT1308B. High Current, Micropower Single Cell, 600 kHz DC/DC Converters. -www.linear-tech.com.
