ИНДИКАТОР ПОЛЯ

Рейтинг:  0 / 5

Подробности

Категория: Индикаторы

Опубликовано: 18.03.2017 07:52

Просмотров: 3544

АЛЕКСЕЙ ПЕТРОВСКИЙ, 16 лет,
г. Уральск Западно-Казахстанской обл.

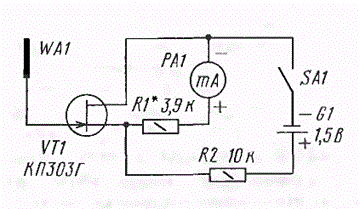

Подобное устройство (см. рисунок) можно построить на стрелочном индикаторе от старого катушечного магнитофона. Роль датчика в нем выполняет полевой транзистор VT1, образующий вместе с резисторами R1 и R2 делитель напряжения, к которому подключен индикатор РА1.

При увеличении электрического поля вокруг антенны WA1 канал сток-исток полевого транзистора сужается и тем самым увеличивает напряжение на индикаторе. Чем больше угол отклонения его стрелки, тем интенсивнее поле.

Для нормальной работы индикатора требуется источник питания напряжением 1,5В — это может быть элемент 316 или дисковый аккумулятор Д-0,26. Полевой транзистор — любой из серий КП302, КПЗОЗ, резисторы — мощностью от 0,125 Вт. Антенной может служить отрезок медного провода длиной 5...6 см. Выключатель — любой малогабаритный.
Налаживание устройства сводится к подбору резистора R1 такого номинала, чтобы при отсутствии поля стрелка
индикатора находилась на начальной отметке шкалы.
Индикатор можно использовать в качестве искателя скрытой электропроводки или неисправности новогодней гирлянды.
Радио №10/2002.
