Регулятор яркости для карманного фонарика

Рейтинг:  5 / 5

Подробности

Категория: модернизация и ремонт

Опубликовано: 19.08.2018 11:58

Просмотров: 3108

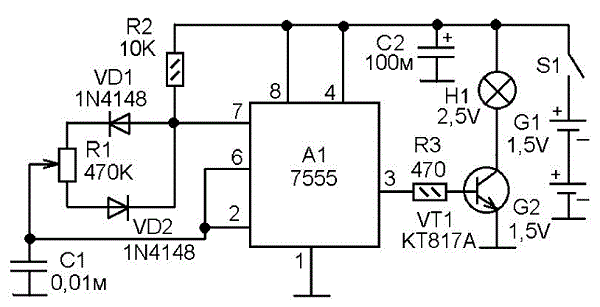

Сейчас карманные фонарики с лампами накаливания уже редкость сродни антиквариата. И все же, совсем недавно они были очень популярны. Немного модернизировать «антикварный» карманный фонарь можно дополнив его регулятором яркости, схема которого показана на рисунке.

Схема работает на принципе ШИМ, широта импульсов регулируется с помощью переменного резистора R1, а генератор импульсов сделан на микросхеме А1 типа 7555 (интегральный таймер на «полевой» технологии). Частота импульсов около 300-400 Гц, остается неизменной, а скважность регулируется схемой на резисторе R1 и диодах VD1, VD2. Импульсы поступают на базу VT1, лампа накаливания на 2,5V питается импульсным током.
Схема была опробована и со светодиодом, работает, только нужно определиться с питанием, чтобы напряжение светодиода было ниже напряжения батареи, плюс, гасящий резистор.
Горчук Н.В.
