Простой автосторож

Рейтинг:  0 / 5

Подробности

Категория: охрана авто

Опубликовано: 20.03.2017 17:36

Просмотров: 2430

Автосторож замечателен своим поведением. При любых манипуляциях с автомобилем, предшествующих запуску двигателя, он ничем себя не выдает. Но как только двигатель будет запущен, зазвучит сигнал тревоги.

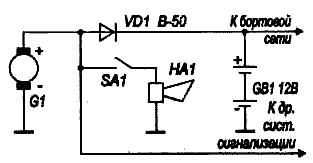

Принципиальная схема сторожа, приведенная на рис., чрезвычайно проста. Здесь G1 - электрогенератор автомобиля; НА1 - клаксон или специальный ревун; SA1 - тумблер включения - выключения сторожа; VD1 - мощный диод (прямой ток не менее 25 A); GB1 - аккумулятор автомобиля.
