Управление освещением из пяти мест

  • Печать

Рейтинг:  0 / 5

Звезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активнаЗвезда не активна

Подробности
Категория: освещение
Опубликовано: 24.03.2017 16:07
Просмотров: 2101

Схемы с использованием проходных одинарных и двойных переключателей.


Вот один из вариантов подключения.

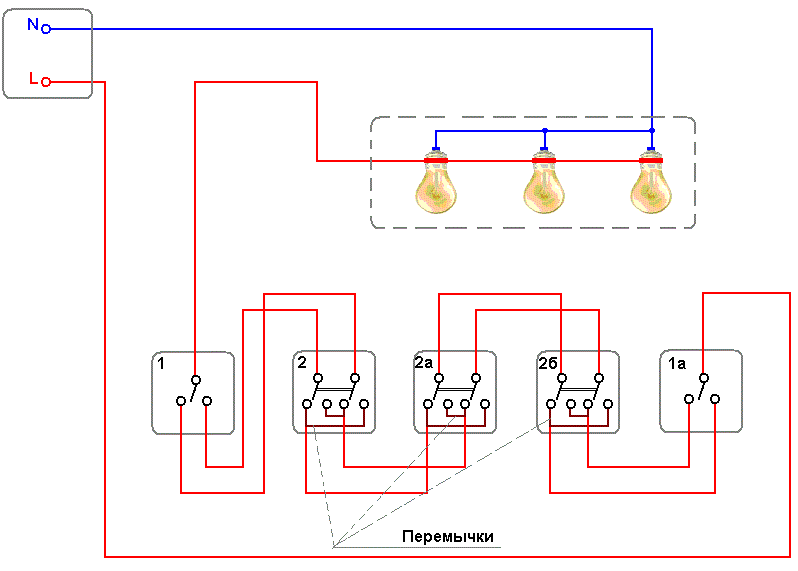

Схема управления освещением из пяти мест.(1)

1, 1а — одинарный проходной выключатель
2, 2а, 2б — двойной спаренный проходной выключатель

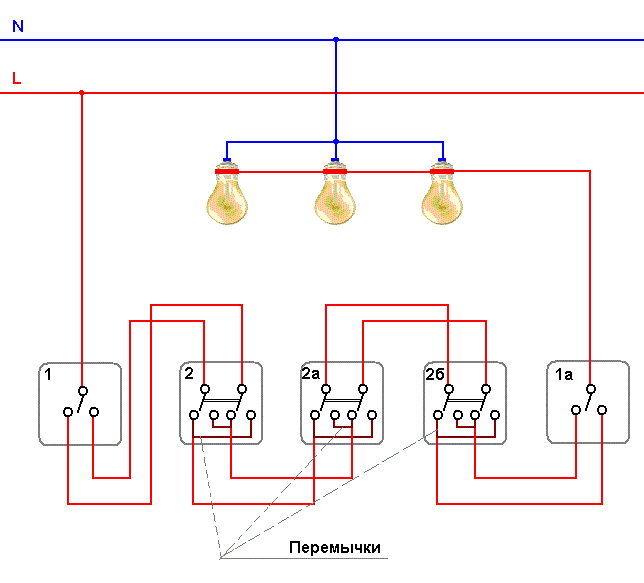

Схема управления освещением из пяти мест.(2)

1, 1а — одинарный проходной выключатель
2, 2а, 2б — двойной спаренный проходной выключатель

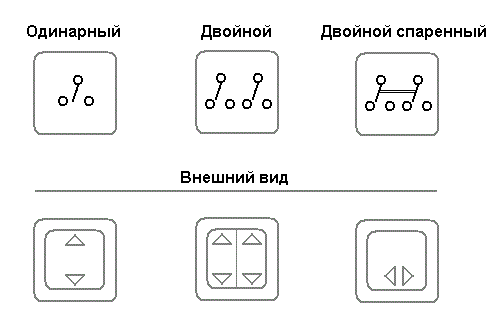

Схемы проходных выключателей (одинарные, двойные, двойные спаренные).
