Усилитель 300 Вт для сабвуфера

Рейтинг:  0 / 5

Подробности

Категория: Сабвуферы

Опубликовано: 19.03.2017 21:27

Просмотров: 2801

Усилитель на 300 Вт для сабвуфера

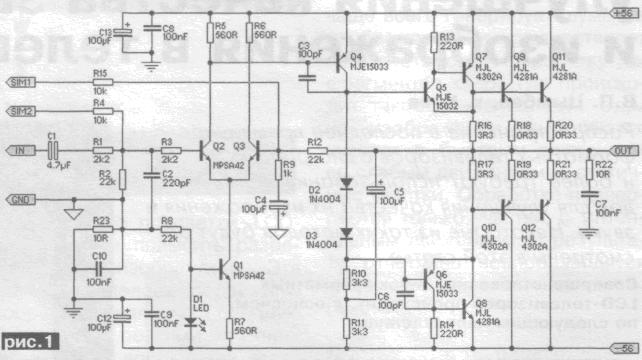

Этот усилитель, схема которого показана на рис.1, предназначен для нагрузки 4 Ом. Необходимо обеспечить хорошее охлаждение, особенно выходных транзисторов (рекомендуется обдув вентилятором). Если необходима постоянная высокая мощность, потребуются дополнительные 4 транзистора Q9,Q10,Q11,Q12 с эмиттерными резисторами по 0,33 Ом (они показаны на схеме). При нагрузке 8 Ом типовая мощность составляет 150 Вт (250 Вт при напряжении питания ±70 В) и может быть достигнута без дополнительных транзисторов при постоянной высокой мощности. При нагрузке 4 Ом повышать напряжение питания до ±70 В нельзя!

Входной усилитель на Q2 и Q3 обычная дифференциальная пара с источником тока на транзисторе Q1 в эмиттерной цепи. Выводы SIM1 и SIM2 предназначены для подключения индикатора, на котором можно увидеть ограничение сигнала по максимуму. Если вам такой индикатор не нужен,соедините R4 и R15.
Все транзисторы драйвера Q4-Q8 должны быть установлены на общем радиаторе, а диоды D2 и D3 должны иметь хороший термический контакт с этим радиатором.
