"Саунд-процессор" для домашнего УНЧ

Рейтинг:  0 / 5

Подробности

Категория: Схемы для УНЧ

Опубликовано: 20.03.2017 14:19

Просмотров: 2908

Ю. Садиков, г. Москва
Это интересное устройство подключается между магнитолой и звуковым усилителем. Звук приобретает прозрачность и объемность. Слушать любимого исполнителя становится более комфортно.

Технические характеристики
Напряжение питания...............................................................................4,5...16,5 В
Ток потребления, не более..............................................................................12 мА
Номинальный диапазон входных напряжений (при уровне
нелинейных искажений менее 0,2%), не более..................................................2 В
Номинальный коэффициент передачи...........................................................................1
Разделение стереоканалов..............................................................................60 дБ
Коэффициент нелинейных искажений (при выходном
напряжении 1 В, в полосе 40...16 000 Гц), не более.........................................0,1%
Процессор пространственного звучания NM2114 выполнен на недорогой и широко распространенной микросхеме TDA3810. Устройство позволяет ввести в радиолюбительский УМЗЧ кроме режима "Стерео" дополнительные режимы "Расширенное стерео" и "Псевдостерео".
В режиме расширенного стерео расширение стереобазы достигается вычитанием из сигнала каждого канала части сигнала другого канала. Этот режим особенно эффективен для портативных стереосистем с малой стереобазой. Другой эффект - "псевдостерео", достигается за счет формирования из монофонического сигнала сигналов двух каналов с частотно-зависимыми фазовымисдвигами между ними при примерно одинаковых АЧХ. Это позволяет получить объемную звуковую картину без локализации в отдельных точках источников сигналов низких или высоких частот [1].

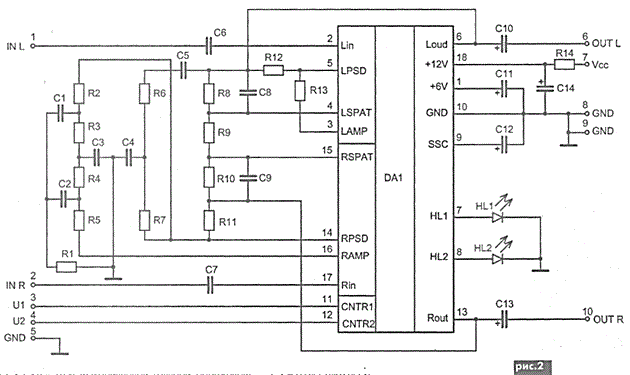

Общий вид устройства показан на рис.1,принципиальная электрическая схема модуля -на рис.2

R2, R5, R6 - 16 кОм (коричневый, голубой, оранжевый)
 R3, R4 - 22 кОм (красный, красный, оранжевый)
 R7, R12 - 20 кОм (красный, черный, оранжевый)
 Rl, R8-R10 - 10 кОм (коричневый, черный, оранжевый)
 R11 - 100 кОм (коричневый, черный, желтый)
 R13 - 15 кОм (коричневый, зеленый, оранжевый)
 R14 - 470 Ом (желтый, фиолетовый, коричневый) С1,С2-0,015мкФ(153)
СЗ - 0,047 мкФ 473)
 С4 - 0,022 мкФ 223)
 С5-0,01мкФ(103)
 С6, С7 - 0,22 мкФ (224)
 С8, С9 - 3900 пФ (392)
 С10,С13-4,7мкФх25,.50В
 С11 -100мкФх25...50В
 С12,С14-47мкФх25...50В
DA1-TDA3810
HL1 -LED Ø5 мм
(светодиод 05 мм, желтого цвета свечения)
HL2 - LED Ø 5 мм (светодиод Ø 5 мм,
зеленого цвета свечения)
А2114 - печатная плата размерами 105x45 мм

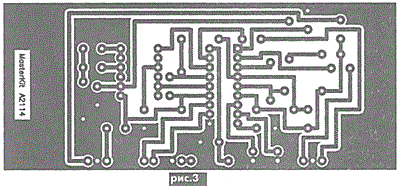

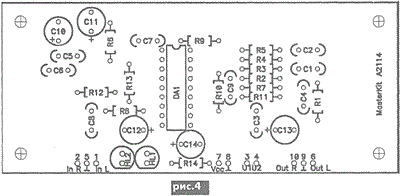

  (она практически полностью соответствует типовой схеме включения), печатная плата и расположение элементов на ней - на рис.3 и рис.4


соответственно. Управление ли работы осуществляется подачей напряжений с ТТЛ уровнями на входы U1 и U2. Одновременно режим индицируется с помощью светодиодов HL1 и HL2. Соответствие режимов-индикации приведено в таблице.

Монтаж выполнен на плате из фольгированного стеклотекстолита размерами 105x45 мм.
Данный модуль может использоваться как самостоятельно, так и совместно с любыми усилителями звуковой частоты.
При правильной сборке из исправных деталей устройство сразу начинает работать и в дополнительной настройке не нуждается.

Литература
1. Техническая документация Philips на микросхему TDA3810.
РА 6'2005
