Усилитель телефонного звонка (10 Вт)
Рейтинг: 0 / 5
- Подробности
- Категория: УМЗЧ для телефонов
- Опубликовано: 26.03.2017 14:03
- Просмотров: 3987
Ю. Садиков, г. Москва
Предлагаемый к сборке набор NF230 «МАСТЕР КИТ» позволит радиолюбителю собрать устройство, дублирующее сигнал вызова телефона. Приставка может быть полезна в случае, когда Вы находитесь на значительном расстоянии от телефонного аппарата и можете не услышать звонок. Подключите это устройство к любой точке телефонной проводки, расположите его неподалеку от себя - и Вы больше никогда не пропустите звонок.
Устройство адаптировано под отечественные телефонные линии и, поскольку имеет большое входное сопротивление, не нагружает телефонную сеть.
Технические характеристики усилителя
Напряжение питания +9... 12 В
Ток покоя (при 9 В) менее 1 мА
Ток потребл. при звонке (при 9 В) около 500 мА
Размеры печатной платы 54x47 мм

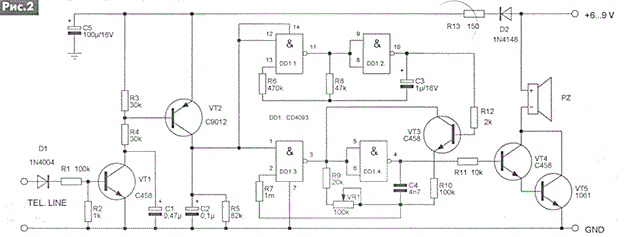

Общий вид устройства показан на рис. 1, а схема электрическая принципиальная - на рис.2.
Принцип действия
В нормальном состоянии (звонка нет) напряжение в телефонной линии составляет 45...60 В. Сопротивления резисторов R1 и R2 подобраны таким образом, что этого напряжения недостаточно для открытия транзисторов VT1 и VT2. Генератор на микросхеме DD1 обесточен, и динамик PZ молчит.
В момент поступления звонка напряжение в линии повышается до 100 В, транзисторы VT1 и VT2 открываются и на микросхему DD1 подается напряжение питания.
На элементах DD1.1 и DD1.2 выполнен низкочастотный генератор, а на элементах DD1.3 и DD1.4 - высокочастотный. Сигналы низкой частоты через транзистор VT3 подмешиваются к сигналам высокой частоты. Транзисторы VT4 и VT5 усиливают получившийся звуковой сигнал, и в результате динамическая головка воспроизводит звуковой сигнал, очень похожий на трель обычного кнопочного телефона. Подстроечным резистором VR1 можно регулировать тональность звукового сигнала.
Конструкция

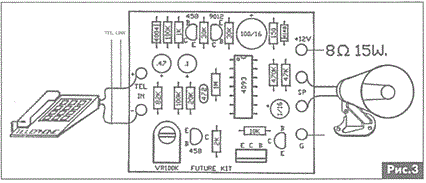

Схема расположения элементов на плате и ее подключение показаны на рис.3.

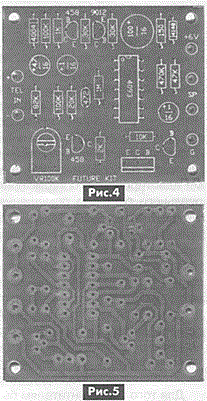

Конструктивно устройство выполнено на печатной плате из фольгированного стеклотекстолита с размерами 54x47 мм. На рис.4 и рис.5 приведены рисунки печатной платы.
Проверка работы устройства Подключите приставку к телефонной линии. Подайте напряжение питания +6...9 В, соблюдая полярность. Подключите излучатель (динамическую головку, сирену) с параметрами: мощность 10...15 Вт, сопротивление обмотки 8 Ом.
Позвоните на свой номер с другого аппарата или попросите это сделать друзей. Динамик должен издавать в такт звонку основного аппарата звуковую трель, тональность которой можно регулировать подстроечным резистором VR1.
PA 5'2010
