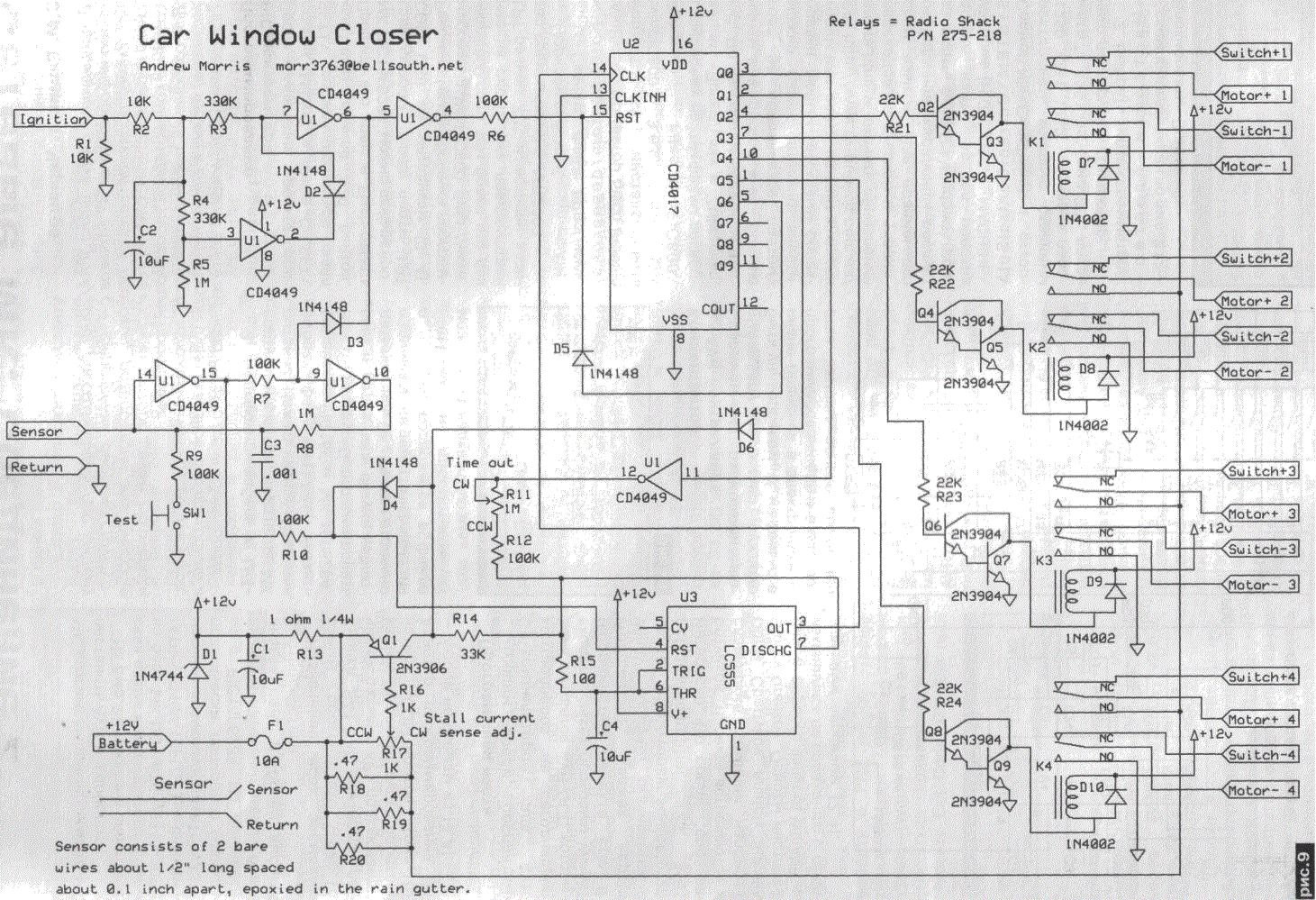

Эта схема (рис.9) автоматически закрывает окна автомобиля, когда идет дождь. Окна закрываются по очереди одно за другим, пока не закроется последнее.
Датчиком является обычная пара оголенных проводов, установленных в месте, где стекает дождевая вода. Как только
капля воды замкнет эту пару проводов, система включается. Чтобы предотвратить окисление, автор использовал
позолоченные контакты.

Настройка.
Вначале необходимо настроить потенциометры R11 и R17. Их выводят полностью по часовой стрелке. Затем
нажимают кнопку "Test" и вращают R11 пока окно не закроется полностью и промежуток перед закрытием следующего окна составит 1-2 сек. Затем вращают R17. чтобы установить точку, где работа следующего окна начинается сразу после предыдущего.
РА 5' 2008
