Многие автолюбители ремонтируя электрооборудование автомобиля пользуются так называемой контрольной лампой. К сожалению, такой прибор может только показать наличие напряжения в цепи, но ничего не говорит о его полярности. А, между тем, неправильно подключенный по питанию электронный тахометр, часы, антирадар и другой прибор может легко выйти из строя.

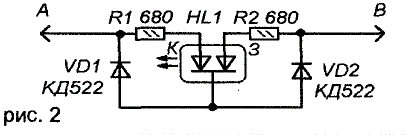

"Контрольная лампа" на двухцветном светодиоде (рис. 2) показывает не только наличие напряжения, но и его полярность. Например, если на "В" подать плюс, а на "А" минус, горит зеленый, а если сделать все наоборот загорится красный цвет.
Радиоконструктор 4-2005
