Хотя мы часто говорим: "Молчит как рыба", но на самом деле подводные обитатели вовсе не немые. Акустический фон под водой широк и разнообразен. Записи звуков, издаваемых дельфинами, китами и другими представителями подводного мира, неоднократно демонстрировались по радио и телевидению. Рыбы вообще очень чувствительны к акустическим шумам в воде. Например, окунь реагирует на мельчайшие сотрясения воды, расходящиеся от попавшего в воду предмета или от бьющейся рыбы.

Предполагая, что слабые щелчки и акустические волны, распространяющиеся в воде, могут при соответствующих параметрах привлекать рыб, находящихся неподалеку, оснащение рыболова можно дополнить "электронной приманкой", которая, вдруг, да и позволит не возвращаться домой без улова. Конечно, от обычных, "съедобных" наживок и приманок отказываться не следует. Все они должны гармонично сочетаться, именно в этом проявляется мастерство рыболова.
В качестве электронной приманки я разработал простой генератор инфранизкой частоты с низкоомным излучателем.

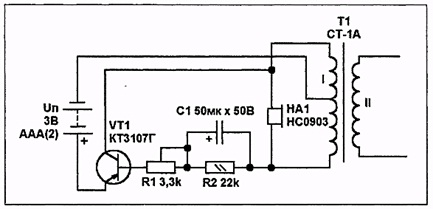

Генератор построен на одном маломощном р-n-р транзисторе типа КТ3107Г, включенном по схеме с общей базой. Вместо указанного типа можно применить любой другой с аналогичными характеристиками и коэффициентом усиления по току h21э≥60.
Цепочка R2-C1 образует фильтр НЧ и совместно с обмоткой I трансформатора Т1 обеспечивает электрические колебания с частотой около 0,3.. .0,5 Гц. При уменьшении емкости конденсатора С1 (типа К52-18 или К50-30, К50-35, обязательно с малым током утечки, не превышающим 40 мкА) частота генератора увеличивается.
Подстроечный резистор R1 (типа РП1-63М, можно заменить на СП5-2) нужен для установки рабочей точки транзистора VT1. Это может понадобиться, если применить в схеме другой трансформатор или иное напряжение питания. В моей схеме используется небольшой по габаритам согласующий трансформатор Т1 типа СТ-1 А. Он имеет первичную обмотку с центральным выводом и общим сопротивлением 480 Ом. Если такой трансформатор найти не удастся, сопоставимые результаты генератор выдаст и с включенным вместо обмотки I дросселем ДПМ-2,4. Индуктивность, включенная. параллельно пьезоэлектрическому капсюлю НА1 (любому из серии НС0903 или ВП-1), обеспечивает введение капсюля в резонанс.
Питание устройства — две последовательно включенные батарейки типоразмера ААА с общим напряжением 3 В. Ток потребления устройства в активном состоянии — 3...4 мА. В таком режиме устройство постоянно генерирует сигнал (при хороших элементах питания более суток). Генератор стабильно работает при напряжении питания в диапазоне 1,8...5,5 В. Повышать напряжение питания более 5,5 В без необходимости не рекомендуется. При этом возрастает потребляемый ток и частота импульсов генератора, а рабочая точка транзистора VT1 требует подстройки (резистором R1).
Наладка устройства заключается в установке напряжения -1,5 В на коллекторе транзистора VT1 относительно вывода "+" питания. Осциллографом можно проконтролировать наличие импульсов генератора на коллекторе VT1 и подстроить их частотy. При этом излучатель НА1 издает слышимые щелчки. После успешной проверки устройство помещают в герметичный корпус и испытывают в воде.
Детали устройства размещены на монтажной плате размерами 20x30 мм. Провода питания и перемычку между последовательно соединенными элементами припаивают к контактам элементов ААА. Пайку нужно выполнять быстро и использовать подходящий флюс
(например, для пайки алюминия).
Понятно, что корпус приманки должен быть хорошо герметизирован. Поэтому плату вместе с подключенным излучателем после наладки помещают в ламинатную пленку и с краев проглаживают утюгом, добиваясь герметизации. Образовавшуюся конструкцию помещают в любую удобную пластмассовую коробочку и перед ее закрыванием по периметру наносят клей "Супермомент гель". Сушка клея продолжается в течение часа.
Для проверки приманку помещают в ванну с водой. Чтобы она погрузилась, к ней привязывают груз. В таком виде оставляют устройство на 1...2 часа. Если устройство работает нормально — слабые вибрационные импульсы чувствуются пальцами сквозь корпус — его можно применять для рыбалки. Но в большом водоеме импульсы генератора практически не ощущаются.
Недостатком данного устройства является автономность источника питания (работает, пока не "сядут" батарейки). Я пробовал выводить провода питания наружу для подключения генератора к внешнему источнику, но добиться надежной герметизации корпуса в местах вывода проводников не удалось.
Практическую проверку воздействия электронной приманки на рыб я начал с домашнего аквариума. Герметизированная капсула с включенным устройством помещалась на дно аквариума с декоративными рыбками (емкость аквариума 200 л). Декоративные рыбки "кучковались" вблизи капсулы группами все время проведения эксперимента (в течение 10 час).
Эксперимент в естественной среде проводился на озере Кавголовское в пригороде С.-Петербурга при ловле рыбы с лодки. Глубина озера в месте лова составила 1,8 м. Электронная приманка опускалась на разную глубину (от 1 м от поверхности воды до полного погружения на дно озера). Конечно, объяснить хороший улов возможно комплексом причин, например, вкусной наживкой или проголодавшейся рыбой, но "экспериментальный улов" порадовал.
Пока не буду говорить о "стопроцентном" эффекте при использовании рекомендуемого устройства. Требуются длительные эксперименты и статистическая обработка результатов.
