Сейчас стали очень популярны компактные импульсные источники постоянного напряжения 5V, предназначенные для зарядки сотовых телефонов и других устройств. Они повсюду продаются и цены на них постоянно снижаются. Напомню, что это сетевой адаптер в виде штепсельной вилки, внутри которого простая схема импульсного источника постоянного тока напряжением 5V, и есть разъем под «USB».

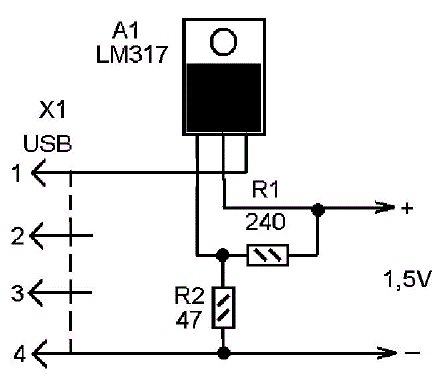

Многие карманные устройства, такие как, например, МП-3 плеер, сейчас имеют встроенный аккумулятор вроде аккумулятора сотового телефона, и их можно заряжать через USB-разъем. Но есть и такие, которые питаются от одного гальванического элемента напряжением 1,5V. При длительной работе элемент «садится» быстро и его нужно заменять. Но если вы пользуетесь таким МП-3 плеером дома, было бы неплохо его питать от электросети. Например, от стандартного зарядного устройства для сотового телефона. Сделать это можно, если понизить его выходное напряжение 5V до 1,5V с помощью схемы стабилизатора, показанной на рисунке.
PK 05-2017
