ИМПУЛЬСНЫЙ БЛОК ПИТАНИЯ НА 20 А

Рейтинг:  5 / 5

Подробности

Категория: БП для трансивера

Опубликовано: 23.03.2017 17:27

Просмотров: 9415

 М. Кислинский (RX9CBI)
Уже больше года такой блок питания успешно эксплуатируется с трансивером FT900. На авторство схемы не претендую, хотя по сравнению с оригиналом, который мне дал UA9CFF, изменения есть.

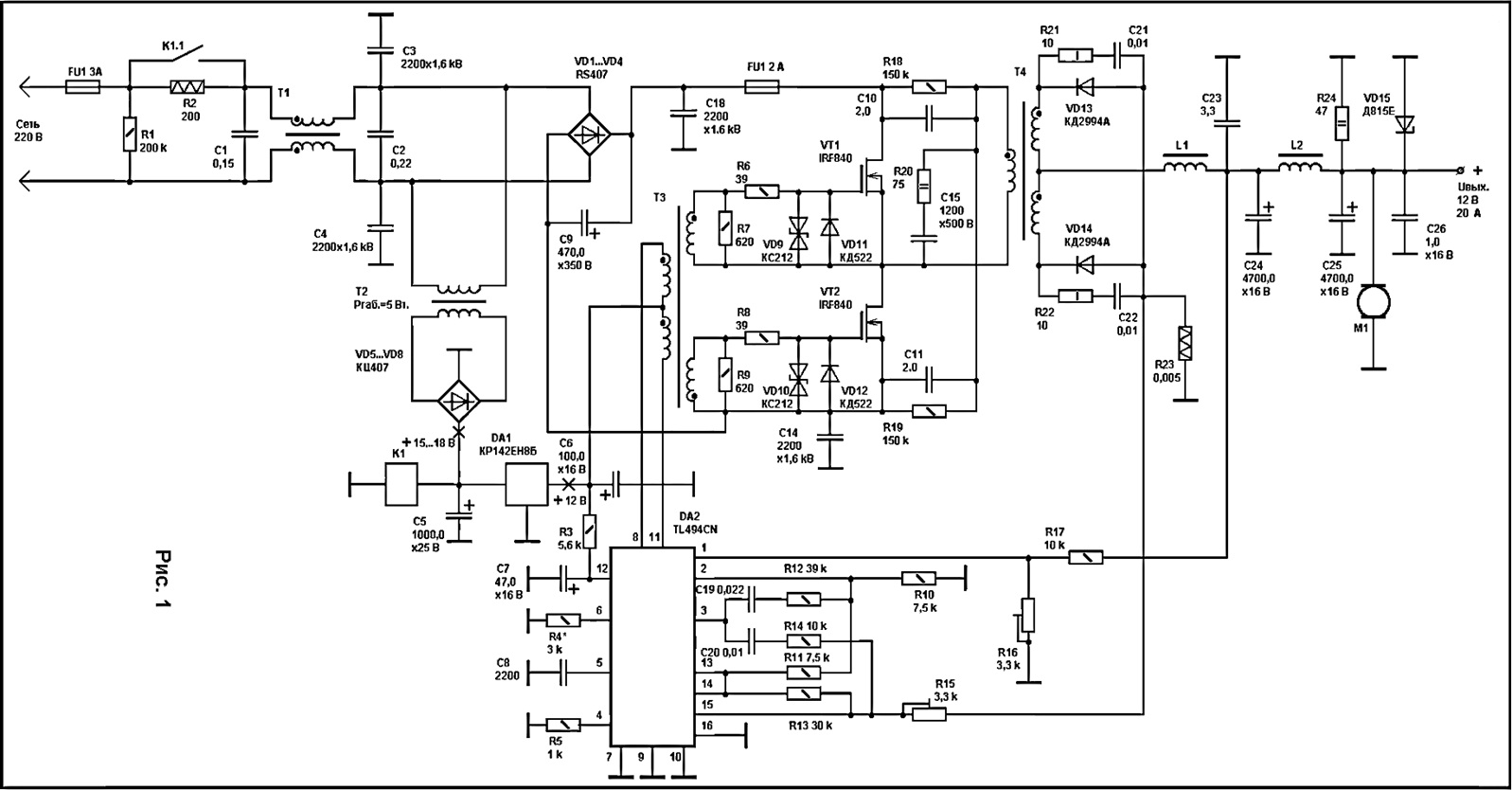

На рис.1приведена схема импульсного блока питания.

Принципиальная схема особенностей не имеет. Проволочный резистор R2, включенный в цепь сети, предотвращает бросок тока в момент включения. Собственно импульсный преобразователь собран на специализированной микросхеме DA2 типа TL494CN. Импульсы прямоугольной формы с выводов 8, 11 через трансформатор ТЗ подаются на затворы ключей VT1 и VT2.

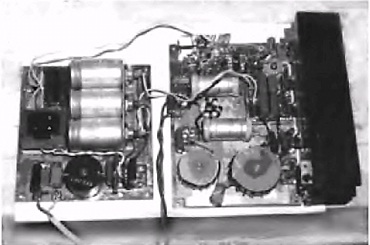

На фото приведена конструкция БП. Все элементы собраны на двух платах, которые крепятся к радиатору. К сожалению, имеющийся в наличии был слишком большим. Вполне подойдет от Пентиума-ІІ, с вентилятором. Интересно, что купленные транзисторы IRF840 в изолированном корпусе открывались примерно от 280 В (сток-исток) и сильно грелись. После установки транзисторов в неизолированном корпусе все заработало нормально.
Вместо диодов КД2994 лучше применить современные диоды Шоттки - будут меньше греться.
Резистор R23 в цепи защиты по току выполнен в виде 5 см медного провода ПЭЛ диаметром 0,71 мм.
Намоточные данные трансформаторов
В качестве Т2 можно применить небольшой понижающий трансформатор с габаритной мощностью около 5 Вт. Трансформатор ТЗ намотан на кольце М2000НМ типоразмера К16 х 10 х 4,5 и содержит 4 по 65 витков провода ПЭВ диаметром 0,3 мм. Трансформатор Т4 намотан на кольце М2000НМ типоразмера К40х 25 х 11. Первичная обмотка содержит 47 витков провода ПЭЛ диаметром 1,0 мм.
Вторичная обмотка содержит 2x8 витков из семи скрученных между собой проводов диаметром 0,71 мм. Катушка L1 содержит 17 витков и намотана на кольце К36, L2 -10 витков, намотанных на ферритовом стержне.
Налаживание:
При правильном монтаже и исправных деталях налаживание сводится к установке выходного напряжения (R16) и порога срабатывания защиты по току (R15). Настройку следует производить при включенной нагрузке (автор использовал 5 параллельно включенных резисторов МЛТ-2 по 3 Ома, поместив их в поллитровую банку с водой).
И еще о стабилитроне на выходе. Стоит подумать о более серьезной защите, например, мощном тиристоре плюс стабилитрон.
