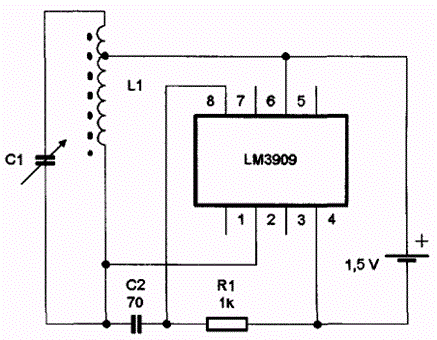

На рисунке показана простая схема генератора с частотой до 800 кГц при напряжении питания 1,5 В.
Катушка индуктивности L1 намотана на ферритовый сердечник диаметром 6 мм.
количество витков 12, отвод выполнен на 40% витков. Конденсатор С1 может иметь емкость от 250 до 500 пФ.

Радиосхема №2/ 2008
