ФНЧ транзисторного усилителя мощности

Рейтинг:  5 / 5

Подробности

Категория: Фильтры

Опубликовано: 16.03.2017 11:14

Просмотров: 10122

В последнее время все чаще можно встретить публикации, посвященные постройке транзисторных усилителей мощности КВ диапазона. К сожалению, далеко не всегда авторы данных статей останавливаются на вопросе фильтрации сигнала. А ведь, даже QRP усилитель мощности трансивера способен создать его владельцу немало неприятностей, если в нем не применяются системы фильтрации внеполосных сигналов.

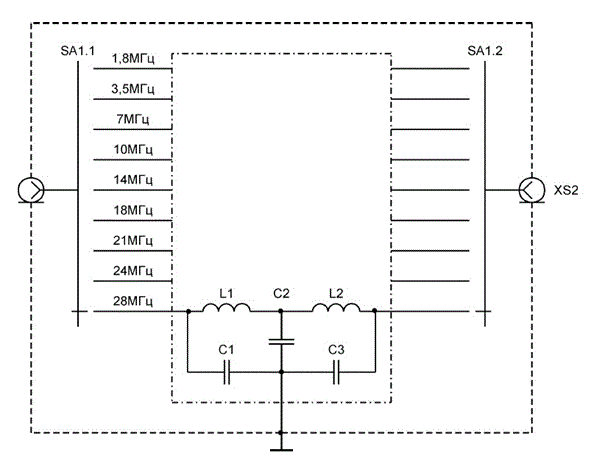

В этой статье приведена схема и подробное описание составных элементов фильтра нижних частот.

Данный ФНЧ рассчитан для применения в транзисторных усилителях КВ диапазона, с выходной мощностью до 200 Вт.

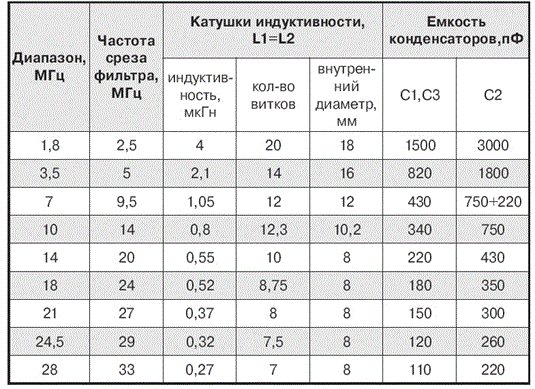

 Все катушки индуктивности бескаркасные и намотаны виток к витку. В диапазоне частот 1,8 – 10 МГц намотка ведется проводом ПЭВ-2 диаметром 1,0 мм; а в диапазоне 14 – 28 МГц – проводом ПЭВ-2 1,2 мм. Количество витков катушек и номиналы конденсаторов приведены в таблице. Конденсаторы «нестандартной» емкости получают путем параллельного их соединения.
