В приемной аппаратуре конвертеры применяются когда нужно принимать сигналы в диапазоне, которого нет в имеющемся приемнике.
Конвертер представляет собой преобразователь частоты входного сигнала в частоту доступную для приема имеющейся аппаратурой.
Такой случай может возникнуть, например, в связи с тем, что большинство имеющихся в продаже радиовещательных приемников зарубежного производства работают в диапазоне CCIR (87-108 МГц), но в СССР, а сейчас и в РФ имеются радиостанции, вещающие в диапазоне OIRT (64-73МГц).

Обычно в основе самодельного конвертера лежит либо транзисторная схема, либо преобразователь частоты на ИМС К174ПС1, К174ПС4. Недавно стали появляться схемы конвертеров на импортных микросхемах SA602, SA612, NE612. Но вполне возможны и другие варианты. Практически в основе конвертера можно применить любую микросхему - преобразователь частоты приемника, способную работать на необходимых частотах, например, микросхему ТА7358, предназначенную построения преобразователя частоты FM-радиовещательного приемника. Она может работать в диапазоне напряжения питания от 1,6 до 6V.

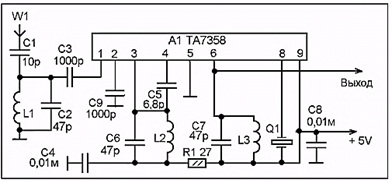

Схема конвертера, с помощью которого можно на приемник с диапазоном 87-108 МГц принять сигнал из диапазона 64-73 МГц показана на рисунке.
Сигнал от антенны поступает на входной контур L1-С2, который должен быть настроен на середину принимаемого диапазона. С этого контура сигнал поступает на вход УРЧ микросхемы. Контур L2-C6 такой же как и11-С2, но это выходной контур, на
который нагружен УРЧ. С него через С5 сигнал поступает на преобразователь.
Частота гетеродина определяется кварцевым резонатором Q1.
В случае для приема частот диапазона 64-73 МГц достаточно резонатора, на любую частоту в пределах 27-35 МГц.
При использовании резонатора на 27 МГц прием будет от 61 до 81 МГц, а при резонаторе на 35 МГц - от 53 до 73 МГц. В любом случае, диапазон 64-73 МГц попадает в шкалу приема.
Контур L3-C7 на выходе смесителя преобразователя частоты. С него сигнал подают на антенный вход приемника. Этот контур должен быть настроен на середину рабочей части диапазона, в который происходит преобразование, то есть, где-то примерно на 100 МГц.
Все катушки бескаркасные, с внутренним диаметром 4,5 мм. Намотаны медным обмоточным проводом диаметром около 0,8 мм. По числу витков здесь катушки двух видов, - 6 витков и 4 витка. А то как они размещены по схеме зависит от направления преобразования.
Если нужно преобразовывать диапазон OIRT в CCIR (принимать 64-73 МГц на приемник с диапазоном 87-108 МГц), то L1 и L2 будут по 6 витков, a L3 - 4 витка.
Если наоборот, CCIR в OIRT, то L1 и L2 будут по 4 витка, а катушка L3 - 6 витков.
Налаживание заключается в настройке контуров изменяя индуктивность катушек путем сжатия - растягивания их витков.
PK 05-2015
