Радиомикрофон 100 МГц

Рейтинг:  0 / 5

Подробности

Категория: радиомикрофоны

Опубликовано: 25.03.2017 12:54

Просмотров: 2659

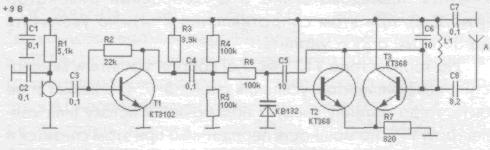

На рис. показана схема радиомикрофона, работающего на частоте 100 МГц. При желании частоту передачи можно изменить путем изменения числа витков контура L1.


Антенна спиральная и содержит 25 витков медного провода диаметром 1..1,2 мм, намотана на оправке 8 мм с шагом 1,2 мм. Катушка индуктивности L1 содержит 5 витков провода диаметром 0,8 мм, внутренний диаметр 4 мм с шагом 1,2 мм. В частотозадающих цепях следует использовать керамические конденсаторы. Конденсаторы С1 и С7 должны быть расположены возле транзисторов.
