А.В. Колошник, с.Протопоповка PA 5'2010
Антенна «двойная дельта» занимает особое место по своим качествам в диапазоне УКВ. Многолетний опыт работы в диапазонах 2м и 70 см и телевизионных диапазонах дали отличные результаты. Основными преимуществами является то, что она занимает мало места, изготавливается из проводника любого диаметра от 3 до 6 мм, и в следствии того, что ее проводники располагаются друг над другом в вертикальной плоскости обладает дополнительным преимуществом

увеличения концентрации электромагнитного излучения в вертикальной плоскости, что важно при проведении дальних связей.Кроме того в значительно меньшей мере восприимчива к помехам, чем антенна типа «волновой канал». Излучатель (вибратор) имеет входное сопротивление близкое к сопротивлению кабеля питания, что позволяет изготавливать антенну типа «двойная дельта» без дополнительных подстроечных шлейфов, что увеличивает надежность и долговечность работы (2 м с 1987г. и 70 см с 1985г.). При налипание мокрого снега, гололеде, сильных порывах ветра выдержала отлично.

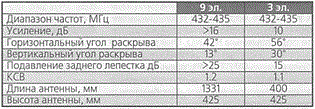

Описываемая в статье антенна, несмотря на довольно скромные размеры, имеет хорошие характеристики, ее особенность - широкополосность, обусловленная сильной связью между элементами.

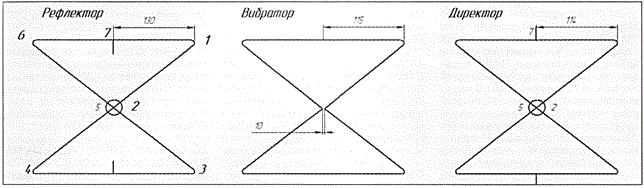

Все ее элементы выполнены в виде «двойной дельты» («бабочки» в народе). К несущей траверсе элементы крепятся срединой в верхней и нижней части.
В авторском варианте используется гимнастический обруч D16. Он в месте соединения заполнен пластиком, распиливается, выравнивается, потом делится на две одинаковые по длине части,
В свободные от заполнителя части трубок вставляется 2 валика из стали длиной 32 мм по внутреннему диаметру несущих с нарезанной резьбой М6 по длине 12 м для крепления к вертикальной стойке, используется прямоугольный профиль 43X43, разрезанный на длину 500 мм.

Для большей механической прочности, место соединения трубки и валика просверлено отвер-ствие D4.2 mm для крепления рефлектора.
К вертикальной стойке в нижней части двумя винтами М6 прикручен дюралевый переходник для установки в мачту.
Но можно крепить и хомутом, тогда переходник не нужен.
Все директора закреплены жестко на несущих по указанных в статье размерах, центры отверстий D4.2 mm по нижней ±4 мм. Вибратор крепится на хомутах, что дает возможность перемещения для точной подгонки КСВ (согласования).
Рефлектор крепится с наружной части несущих. Все элементы изготовлены из биметалла D4.0 mm


1. Расстояния между элементами:

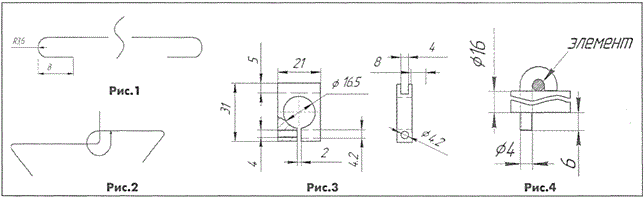

2.  Берется отрезок длинной 1.5 м, оба конца изгибаются на оправке (хвостовик сверла 3.6 мм) длинной 8 мм.
3.  От центра изогнутого полукруга до следующего изгиба расстояние равное половине длинны горизонтальной верхней части элемента, после 6 изгибов элемент приобретает свою форму, 7-й изгиб под 90° для директоров вверх, для рефлектора вниз, делается с расчета, что при соединении с полукольцом, верхняя длинна ровнялась нижней горизонтальной части.

4.  После этого оставшаяся часть полукольца в тисках обжимается с проводником, оставшаяся часть проводника с полукольцом отрезается на расстоянии 25 мм. Для крепления элемента к верхней несущей.
5.  Отрезанное второе полукольцо устанавливается посредине нижней горизонтальной части элемента, охватывая половину диаметра (рис.4).
Места соединения провода в элементе а также нижние полукольца, опоры, в местах соединений тщательно пропаиваются. На длине 6мм которая выступает за несущую трубу нарезается резьба М4, для жесткой фиксации элемента, через шайбу гайкой М4.
6.  Средина внутренние части треугольников директоров и рефлектора обматываются нес-
колькими витками луженого провода и тщательно пропаиваются.
7. Вибратор выгибается также из цельного куска провода, в средине нижней части оба конца спиливаются на половину диаметра и паяются в пропиленном углублении нижнего хомута (рис.3), а верхняя часть крепится также.
Сам хомут выполнен из бронзы в виде квадрата по центру сверлится отверстие на 0.5 мм больше несущих труб, в верхней части выпилена канавка, нижняя часть разрезана пополам. В левой стороне нарезана резьба М4, в правой отверстия для винта М4 диаметром 4.2 мм. В среднюю часть вибратора подсоединяется кабель питания 50Om, места пайки оплавляются парафином, защита от окисления.
Который горизонтально уходит за рефлектор и через отверстие чуть больше диаметра кабеля в вертикальной стойке несущих, а дальше спуск до радиостанции. Размеры, указанные в верхней части -для 9-ти элементов:

Перед началом сверления отверстий, несущие обмотаны скотчем, для защиты от воздействий атмосферы.

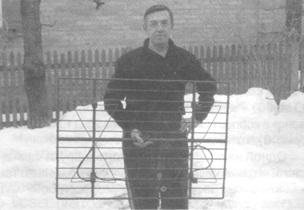

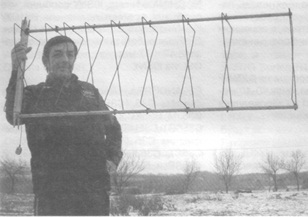

Данная антенна используется как в стационарных условиях так и в соревнованиях на выезде «Полевой день» и др.

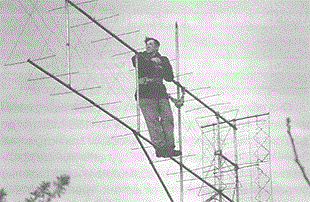

Можно использовать как 2 так и 4 антенны.
На систему 4 по 7 элементов я принимал станции работающие в лунном тесте, а также провел много тропосферных связей по дальности больше 700 км. Через ИСЗ АО-13 работал со всем земным шаром. Согласование антенн в систему, стандартное и широко описано в радиолюбительской литературе. Для работы с вертикальной поляризацией антенну нужно провернуть на 90° по оси излучения.
На диапазоне 144 МГц размеры элементов и расстояние между ними нужно увеличить, а 1296 МГц - уменьшить в 3 раза.
Успехов в построении и настройке 73 !
