В радиолюбительской практике часто возникает необходимость «прозвонить» какие то цепи, причем, особенно, когда их много, а их сопротивление достаточно оценить приблизительно, хорошо иметь тестер со звуковой индикацией измеряемого сопротивления.  Это означает, что разным значениям сопротивления соответствует определенная высота тона звука, издаваемого тестером. В таком устройстве применение простого микроконтроллера с АЦП является лучшим решением.

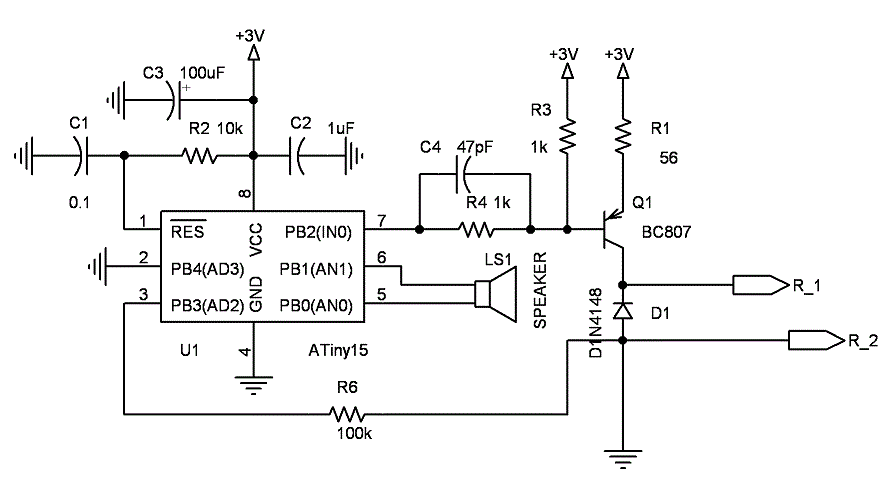

Для этой цели подойдёт Attiny15L, более современный вариант --Attiny25V. Схема прибора – очень проста и приводится на рис. 1.

Рис.1
Контроллер  Attiny15L может питаться от 2,7 вольт, поэтому трех вольт для питания – достаточно. У Attiny25V минимальное напряжение питания 1,8 вольт.
Для формирования стабильного тока через измерительную цепь применён простой стабилизатор на транзисторе VT1, он обеспечивает определенный ток в измеряемой цепи (ИЦ) при сопротивлении её не более 10-15 Ом.  Полученное на  ИЦ падение напряжения измеряется встроенным АЦП контроллера, причем он конфигурируется так, что внутренний усилитель с Ку=20 включается. Ногу 2 микросхемы заземлять надо обязательно, так как вход АЦП, в данном случае, дифференциальный и она служит отрицательным входом. Фильтр R6,Cвх – против ВЧ помех. Диод – для подавления самоиндукции при проверке больших индуктивностей. В качестве звукового излучателя LS1 надо применять пьезоэлектрический с невыраженным резонансом.
АЦП  контроллера конфигурируется под опорное напряжение равное питанию и внутренний усилитель, следовательно, максимальное входное напряжение 3B/20 = 0.15B. При R2 равном 56Ом, импульс коллекторного тока транзистора около 15мА. Таким образом, диапазон оценки сопротивления прибора: 0-10 Ом.  Измеряемое сопротивление подключается к щупам R_1, R_2. Если необходимо изменить диапазон, следует поменять резистор R2.
Программа работает так:
1.    Таймер Т0 отсчитывает задержку около 0,15 сек и открывает транзистор.
2.    Таймер Т0 отсчитывает задержку около 32 мксек на переходной процесс и запускает АЦП.
3.    По окончанию оцифровки транзистор закрывается и старший байт измеренной величины пересылается в регистр сравнения таймера Т1. Эта величина является половиной периода меандра, который подается на излучатель.
Таким образом, чем меньше измеряемое сопротивление, тем выше частота излучателя.
 Кнопка включения питания – любая. Питание на схему подается непосредственно перед измерением. Элементы схемы лучше применять SMD типа.

Полный архив со всеми необходимыми материалами скачать с сайта Prozv15.rar
скачать с сайта автора:www.yysup.narod.ru/Arhiv/Prozv15.rar
Сайт автора находится по адресу: http://www.yysup.narod.ru
