Цифровой регулятор для инкубатора на PIC16F628A

Рейтинг:  5 / 5

Подробности

Категория: схемы на PIC

Опубликовано: 06.10.2017 15:37

Просмотров: 9974

Кондратьев Валерий Юрьевич
Температурный диапазон корректной работы термостата лежит в пределах +26,0... +51,0 градусов Цельсия.
Гистерезис можно установить в диапазоне от 0,1 до 0,9 градуса.
Установка температуры термостатирования производится с помощью кнопок SB1 и SB2. SB1 – уменьшает показания, SB2 – увеличивает. Численное значение гистерезиса устанавливается теми же кнопками, но при нажатой кнопке SB3.
При включении устройства без датчика даже при прошитом контроллере индикатор светиться не будет.

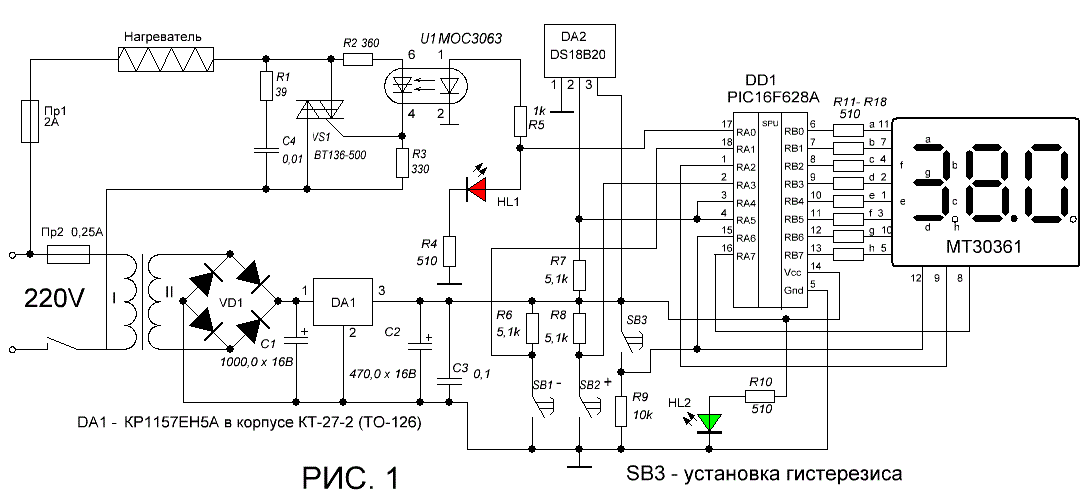

Схема регулятора с индикатором общий катод рис. 1.

Детали:
Трансформатор – любой маломощный с соответствующим напряжением на выходе.
Мощность нагревателя зависит только от параметров примененного тиристора. В данном случае нагрузка может иметь мощность 800 Вт.
Симистор DT136-500 можно заменить на отечественный ТС106-10, VD1 на любой маломощный например КЦ407, DA1 КР142ЕН5А на на L7805CV или любой другой с током стабилизации не менее 0.1А, индикатор MT30361 на любой с общим катодом.
Если не срабатывает U1 MOS3063 следует уменьшить сопротивление резистора R5.
Прошивка микроконтроллера предусматривает его работу с индикаторами с общим катодом.
Для индикаторов с общим анодом немного изменена схема и прошивка.

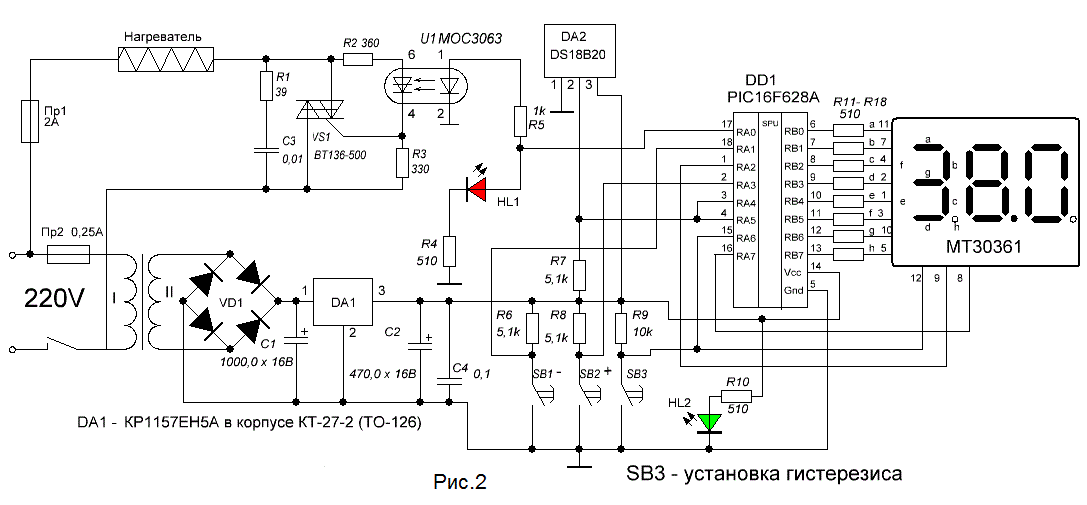

Схема регулятора с индикатором общий анод рис. 2.

Работа регулятора проверена в железе.
Прошить микроконтроллер можно JDM программатором PIC микроконтроллеров
Программа IC-Prog 1.06C для работы с программатором
Файлы:
Прошивка, схема и рисунок печатной платы для индикаторов с общим катодом.
Прошивка, схема и рисунок печатной платы для индикаторов с общим анодом.
