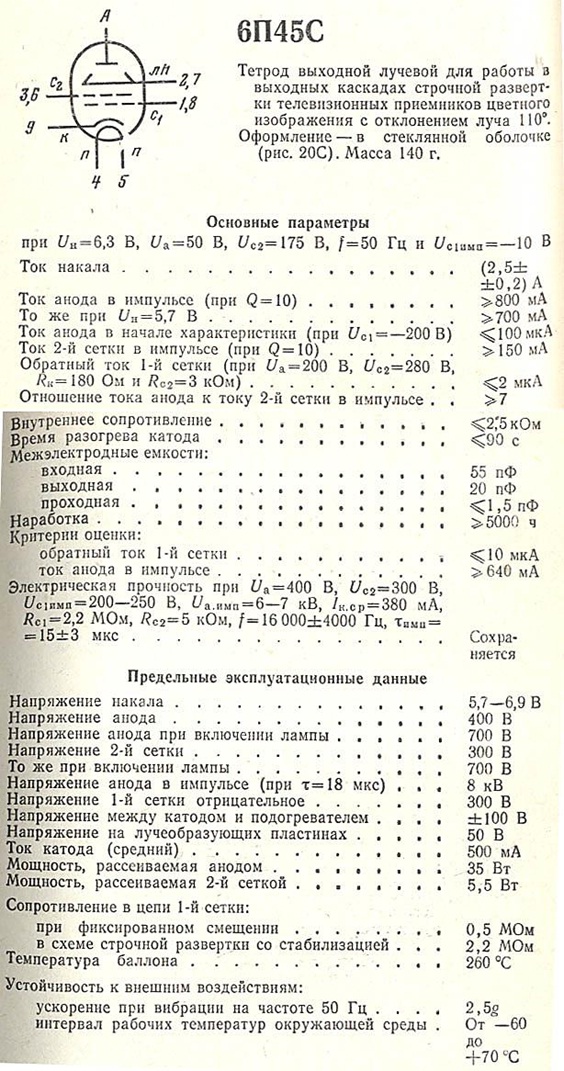

Ток накала, А

2.5 +- 0.2

Ток анода в импульсе (при Q = 10), мА

не менее 800

То же при U_н = 5.7 В, мА

не менее 700

Ток анода в начале характеристики (при U_с1 = - 200 В), мкА

не более 100

Ток 2-й сетки в импульсе (при Q = 10), 150 мА

не менее 150

Обратный ток 1-й сетки (при U_а=200 В, U_с2 = 280 В, R_н = 180 Ом и R_с2 = 3 кОм), мкА

не более 2

Отношение тока анода к току 2-й сетки в импульсе

не менее 7

Внутреннее сопротивление, кОм

не более 2.5

Время разогрева катода, с

не более 90

Наработка, ч

не менее 5000

Критерии оценки:

      обратный ток 1-й сетки, мкА

не более 10

      ток анода в импульсе, мА

не менее 640

Электрическая прочность при U_а = 400 В, U_с2 = 300 В, U_с1имп = 200 - 250 В, U_а.имп = 6 - 7 кВ, I_к.ср = 380 мА, R_с1 = 2.2 МОм, R_с2 = 5 кОм, f = 16000 +- 4000 Гц, т_имп = 15 +- 3 мкс

сохраняется

Напряжение накала, В

5.7 - 6.9

Напряжение анода, В

400

Напряжение анода при включении лампы, В

700

Напряжение 2-й сетки, В

300

То же при включении лампы, В

700

Напряжение анода в импульсе (при т = 18 мкс), кВ

8

Напряжение 1-й сетки отрицательное, В

300

Напряжение между катодом и подогревателем, В

+- 100

Напряжение на лучеобразующих пластинах, В

50

Ток катода (средний), мА

500

Мощность, рассеиваемая анодом, Вт

35

Мощность, рассеиваемая 2-й сеткой, Вт

5.5

Сопротивление в цепи 1-й сетки, МОм:

      при фиксированном смещении

0.5

      в схеме строчной развертки со стабилизацией

2.2

Температура баллона, град. С

260

Устойчивость к внешним воздействиям:

      ускорение при вибрации на частоте 50 Гц, g

2.5

      интервал рабочих температур окружающей среды, град. С

от -60 до +70
