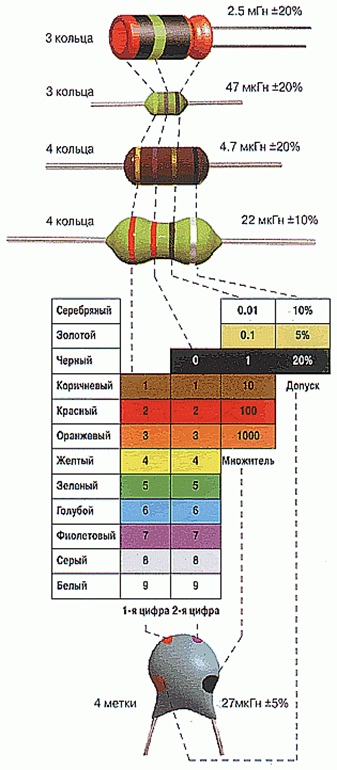

В соответствии с Публикациями IЕС 62 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн, uН), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%. Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.
Постоянные индуктивности серии ЕС24
Малогабаритные постоянные индуктивности серии ЕС24 представляют собой миниатюрную катушку с ферритовым сердечникам, размещенную в изолирующем корпусе с двумя выводами. Диапазон номинальных значений индуктивности - 0,1...1000 мкГн, точность -- 5%, 10%, 20%, температурный диапазон - от -20°С до +100°С. Основные геометрические размеры индуктивностей приведены на рисунке. Номинал индуктивности и ее точность обозначаются цветными полосками. Полоски 1 и 2 определяют две цифры номинала (в микрогенри), между которыми стоит десятичная запятая, полоска 3 - десятичный множитель, полоска 4 - точность. Назначение цветов полосок приведено в таблице1. Так, например, индуктивность, на которую нанесены красная, желтая, коричневая и черная полоски, имеет номинал 2,4 o 10 = 24 мкГн и точность 20%. Полный список всех типономиналов индуктивностей серии ЕС24 и их параметры приведены в таблице2.
Таблица 1.
|
Цвет |
1-ая и 2-ая |
Множитель |
Точность |
|
Черный |
0 |
1 |
±20% |
|
Коричневый |
1 |
10 |
— |
|
Красный |
2 |
100 |
— |
|
Оранжевый |
3 |
1000 |
— |
|
Желтый |
4 |
— |
— |
|
Зеленый |
5 |
— |
— |
|
Голубой |
6 |
— |
— |
|
Фиолетовый |
7 |
— |
— |
|
Серый |
8 |
— |
— |
|
Белый |
9 |
— |
— |
|
Золотой |
— |
0,1 |
±5% |
|
Серебряный |
— |
0,01 |
±10% |
Таблица 2.
|
Наименование |
Индуктив ность, |
Точность, |
Доброт ность, |
Тестовая |
Активное |
Постоян. |
|
EC24-R10M |
0,10 |
±20 |
30 |
25,2 |
0,08 |
700 |
|
EC24-R12M |
0,12 |
±20 |
30 |
25,2 |
0,085 |
700 |
|
EC24-R15M |
0,15 |
±20 |
30 |
25,2 |
0,095 |
700 |
|
EC24-R18M |
0,18 |
±20 |
30 |
25,2 |
0,12 |
700 |
|
EC24-R22M |
0,22 |
±20 |
40 |
25,2 |
0,15 |
700 |
|
EG24-R27M |
0,27 |
±20 |
40 |
25,2 |
0,15 |
700 |
|
EC24-R33M |
0,33 |
±20 |
40 |
25,2 |
0,15 |
700 |
|
EC24-R39M |
0,39 |
±20 |
40 |
25,2 |
0,17 |
700 |
|
EC24-R47M |
0,47 |
±20 |
40 |
25,2 |
0,17 |
700 |
|
EC24-R56M |
0,56 |
±20 |
40 |
25,2 |
0,17 |
700 |
|
EC24-R68M |
0,68 |
±20 |
40 |
25,2 |
0,18 |
700 |
|
EC24-R82M |
0,82 |
±20 |
40 |
25,2 |
0,18 |
700 |
|
EC24-1ROK |
1,00 |
±10 |
40 |
25,2 |
0,18 |
700 |
|
EC24-1R2K |
1,20 |
±10 |
40 |
7,96 |
0,18 |
700 |
|
EC24-1R5K |
1,50 |
±10 |
40 |
7,96 |
0,20 |
700 |
|
EC24-1R8K |
1,80 |
±10 |
40 |
7,96 |
0,23 |
655 |
|
EC24-2R2K |
2,20 |
±10 |
40 |
7,96 |
0,25 |
630 |
|
EC24-2R7K |
2,70 |
±10 |
40 |
7,96 |
0,28 |
595 |
|
EC24-3R3K |
3,30 |
±10 |
40 |
7,96 |
0,30 |
575 |
|
EC24-3R9K |
3,90 |
±10 |
40 |
7,96 |
0,32 |
555 |
|
EC24-4R7K |
4,70 |
±10 |
40 |
7,96 |
0,35 |
530 |
|
EC24-5R6K |
5,60 |
±10 |
40 |
7,96 |
0,40 |
500 |
|
EC24-6R8K |
6,80 |
±10 |
40 |
7,96 |
0,45 |
470 |
|
EC24-8R2K |
8,20 |
±10 |
40 |
7,96 |
0,56 |
425 |
|
EC24 - 100K |
10 |
±10 |
40 |
7,96 |
0,72 |
370 |
|
EC24-120K |
12 |
±10 |
40 |
2,52 |
0,80 |
350 |
|
EC24-150K |
15 |
±10 |
40 |
2,52 |
0,88 |
335 |
|
EC24-180K |
18 |
±10 |
40 |
2,52 |
1,00 |
315 |
|
EC24-220K |
22 |
±10 |
40 |
2,52 |
1,20 |
285 |
|
EC24-270K |
27 |
±10 |
40 |
2,52 |
1,35 |
270 |
|
EC24-330K |
33 |
±10 |
40 |
2,52 |
1,50 |
255 |
|
EC24-390K |
39 |
±10 |
40 |
2,52 |
1,70 |
240 |
|
EC24-470K |
47 |
±10 |
50 |
2,52 |
2,30 |
205 |
|
EC24-560K |
56 |
±10 |
50 |
2,52 |
2,60 |
195 |
|
EC24-680K |
68 |
±10 |
50 |
2,52 |
2,90 |
185 |
|
EC24-820K |
82 |
±10 |
50 |
2,52 |
3,20 |
175 |
|
EC24-101K |
100 |
±10 |
50 |
2,52 |
3,50 |
165 |
|
EC24-121K |
120 |
±10 |
60 |
0,796 |
3,80 |
160 |
|
EC24-151K |
150 |
±10 |
60 |
0,796 |
4,40 |
150 |
|
EC24-181K |
180 |
±10 |
60 |
0,796 |
5,00 |
140 |
|
EC24-221K |
220 |
±10 |
60 |
0,796 |
5,70 |
130 |
|
EC24-271K |
270 |
±10 |
60 |
0,796 |
7,50 |
120 |
|
EC24-331K |
330 |
±10 |
60 |
0,796 |
9,50 |
100 |
|
EC24-391K |
390 |
±10 |
60 |
0,796 |
10,50 |
95 |
|
EC24-471K |
470 |
±10 |
60 |
0,796 |
11,60 |
90 |
|
EC24-561K |
560 |
±10 |
60 |
0,796 |
13,00 |
85 |
|
EC24-681K |
680 |
±10 |
60 |
0,796 |
18,00 |
75 |
|
EC24-821K |
820 |
±10 |
60 |
0,796 |
23,70 |
65 |
|
EC24-102K |
1000 |
±10 |
50 |
0,796 |
30,00 |
60 |
Желающие могут скачать архив word цветная маркировка катушек индуктивности;
