Трансформаторы для интерфейса Т1 / Е1 / СЕРТ / ISDN-PRI

Рейтинг:  0 / 5

Подробности

Категория: Трансформаторы

Опубликовано: 26.03.2017 12:35

Просмотров: 2609

Трансформаторы предназначены для согласования и развязки в линиях Т1/Е1/ CEPT/ISDN-PRI. Трансформаторы выпускаются в корпусах для сквозного монтажа.

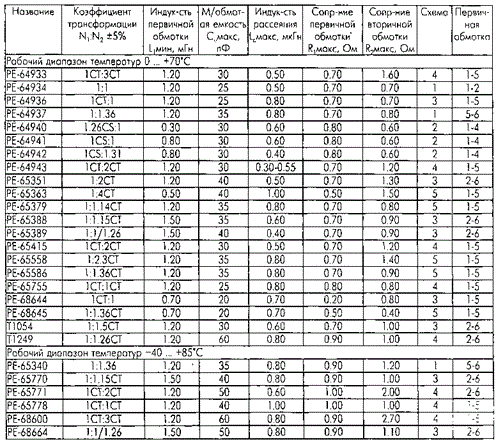

Электрическая прочность изоляции 1500 В. Все изделия соответствуют требованиям стандартов CCITT, FCC, ITU G.703. В табл.1 приведены электрические параметры при температуре +25°С, габаритные размеры показаны на рис.1, схема трансформатора - на рис.2.


Четырехпортовые трансформаторные модули для интерфейса Т1/Е1/CEPT/ISDN-PRI
Трансформаторные модули предназначены для согласования и развязки в линиях Т1/Е1. Модули содержат 8 трансформаторов в одном стандартном корпусе типа SOI-C-40.
Электрическая прочность изоляции 1500 В.
Коэффициент ослабления синфазного сигнала 50 дБ на частоте 1 МГц.
Перекрестное затухание -65 дБ..
Рабочий диапазон температур от 0 до +70°С.



Все изделия соответствуют требованиям стандартов CCITT, FCC, ITU G.703.

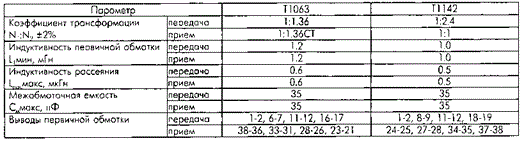

В табл.2 приведены электрические параметры при температуре +25°С, габаритные размеры показаны на рис.3, схема трансформатора -на рис.4
РА 6'2004
