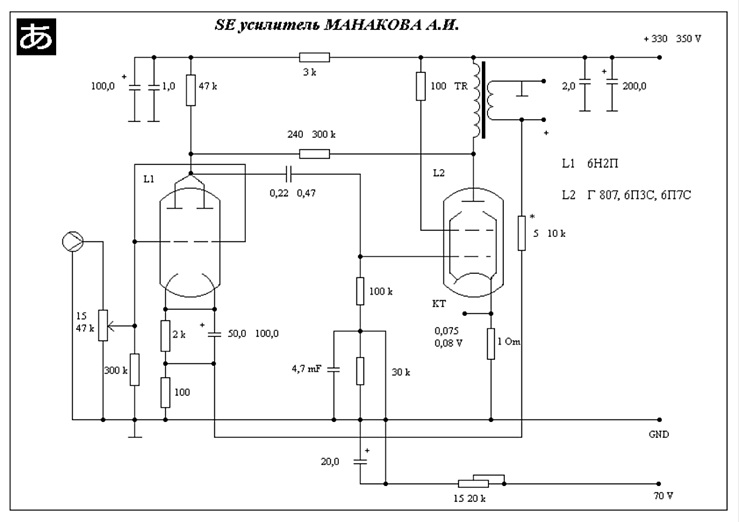

Схема усилителя выполнена Игорем Бутиным по черновику Анатолия Манакова.
Однотактный усилитель выполнен на лампе Г807-6П7С включенной тетродом с 2мя ООС. В качестве драйвера использована лампа 6Н2П в параллельном включении, снижающем выходное сопротивление каскада, применение которой обусловлено высоким коэффициентом усиления.

Имеются 2е ООС, общая, с вторичной обмотки выходного трансформатора в катод 1го каскада, линеаризующаяя общую АЧХ усилителя и уменьшающая его выходное сопротивление и местная, анод-сетка выходной лампы для уменьшения резонансов выходного трансформатора обусловленных высоким сопротивлением выходной лампы при ее штатном включении.
Выходная мощность усилителя 7-8 Вт

Выходной трансформатор выполнен на железе Ш32 х 60
Первичная обмотка - три секции по 1200 витков, соединенных последовательно, провод 0,35.
Вторичная из 4х секций, две средних по 220витков в два слоя провод 0,9; соединены параллельно.
Нижняя и верхняя обмотки по 110 витков того же провода, соединены последовательно и подключены параллельно средним для нагрузки 8 Ом, или соединены параллельно и подключены последовательно средним для нагрузки 16 Ом.
АЧХ усилителя 25 Гц-25кГц.
В дальнейшем этот трансформатор пригоден для работы с лампами 300В. Пожелание: не применяйте ламп второй свежести!    Скачать список элементов (PDF)
Авторы: Игорь Бутин, Анатолий Манаков;
