Усилитель мощности на 3х лампах ГУ-50

Рейтинг:  5 / 5

Подробности

Категория: Усилители мощности КВ

Опубликовано: 15.03.2017 23:09

Просмотров: 116114

В. Гнидин UR8UM (ex,UR4UAS) За основу взял схему усилителя из статьи В. Дрогана (UY0UY). «КВ усилители мощности» Немного упростил схему, переделав под имеющиеся у меня детали так сказать бюджетный вариант. Предлагаю к обозрению то что получилось.

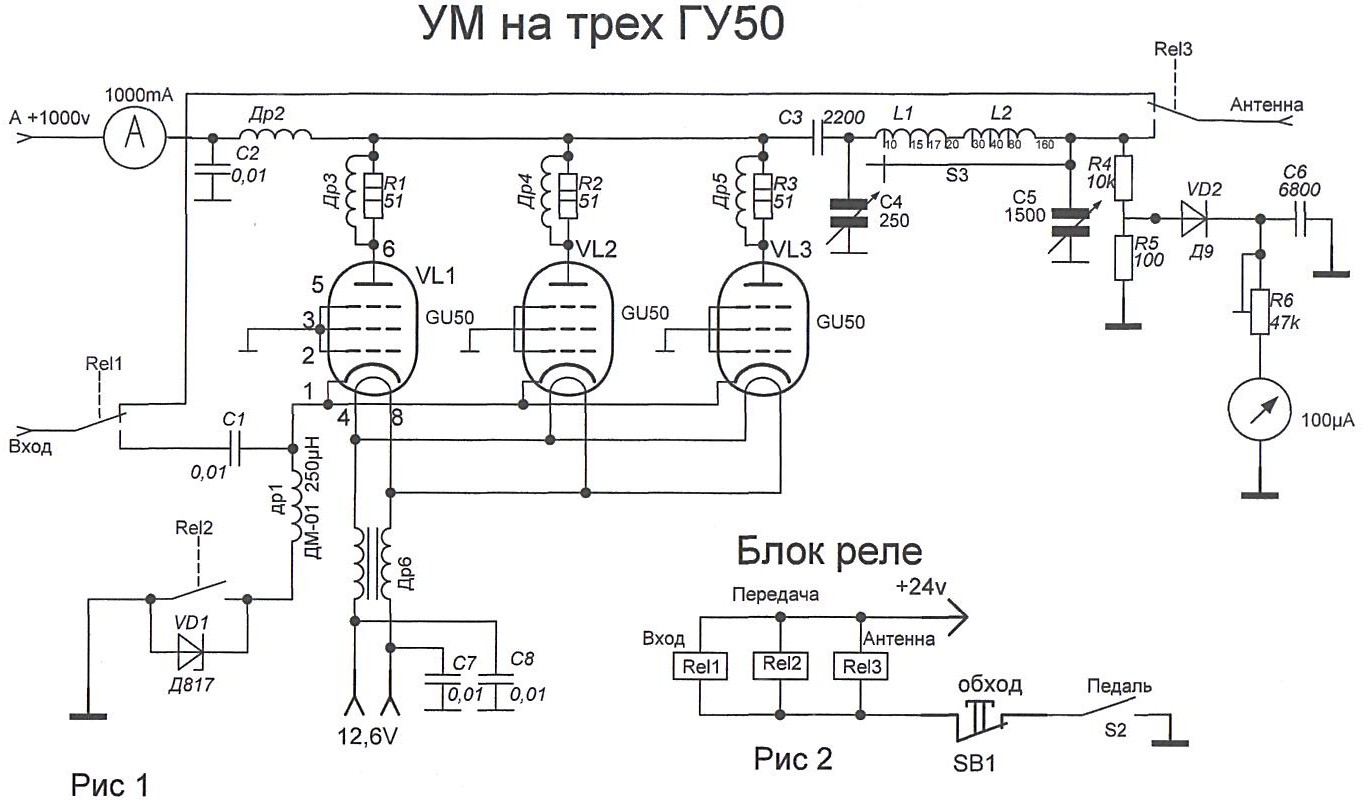

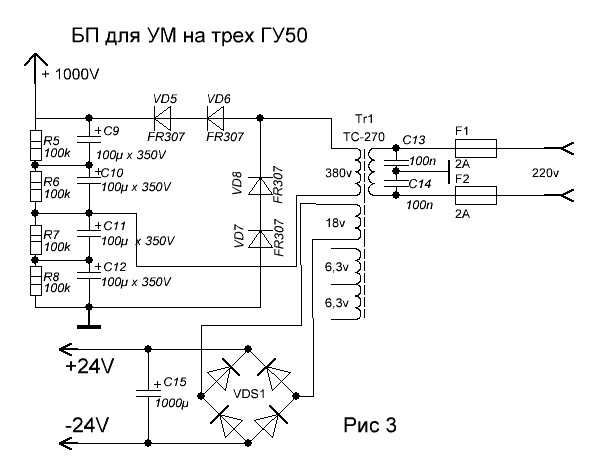

Схема УМ на 3х ГУ50 то что получилось показана на рис.1, блок реле на рис.2, блок питания УМ на рис.3

Детали УМ:

Корпус от какого то неизвестного блока размером 280х180х280
Дроссели:
  Дроссель на входе Др1  заводского изготовления ДМ-01 (250).
  Анодный дроссель Др2 намотал 16метров провода ПЭЛШО-0,35мм. на каркасе диаметром 20мм. Намотка виток к витку в один ряд. У меня получилось 178мкГ.
  Антипаразитные дроссели Др3-Др5 мотаем 5 витков ПЭЛ-1,5мм. Диаметр намотки12мм. шаг намотки 4-5мм. На резисторе МЛТ-2 75 Ом
  Накальный дроссель Др6  на ферритовом кольце диаметр 30 мм 8 витков провод ШВВП-2х0,75

Катушка П контура L1 бескаркасная диаметром 50мм. 5,5 витка из трёхгранного медного прута ширина стороны 5мм  шаг намотки 7мм отводы 10-12м от 1,5витка 15м 2,5 витка 17м 2,75витка 20м вся катушка 5,5витка.
Катушка П контура L2  каркас керамика 40мм 32 витка ПЭЛ-1,5мм. Отводы 30м. 4,5 витка,
40м. 9витков, 80м.19витков 160 вся катушка.
Конденсаторы:
С3 КСО-7  2500V.
C4 продёрнутый из старого лампового приемника получилось 240пФ.
С5  три секции из старого лампового приемника 1500пФ.
Реле:
Rel1  РЕС-9,  Rel2 РЕС-6,  Rel3  ТКЕ52ПКТ.

Трансформатор ТС-270 от старого ламповополупроводникового телевизора.
В дальнейшем в усилитель была доработана регулировка тока покоя без ухудшения характеристик согласно статьи A. Jankowski (SP3PJ) Ламповые КВ усилители мощности с ОС

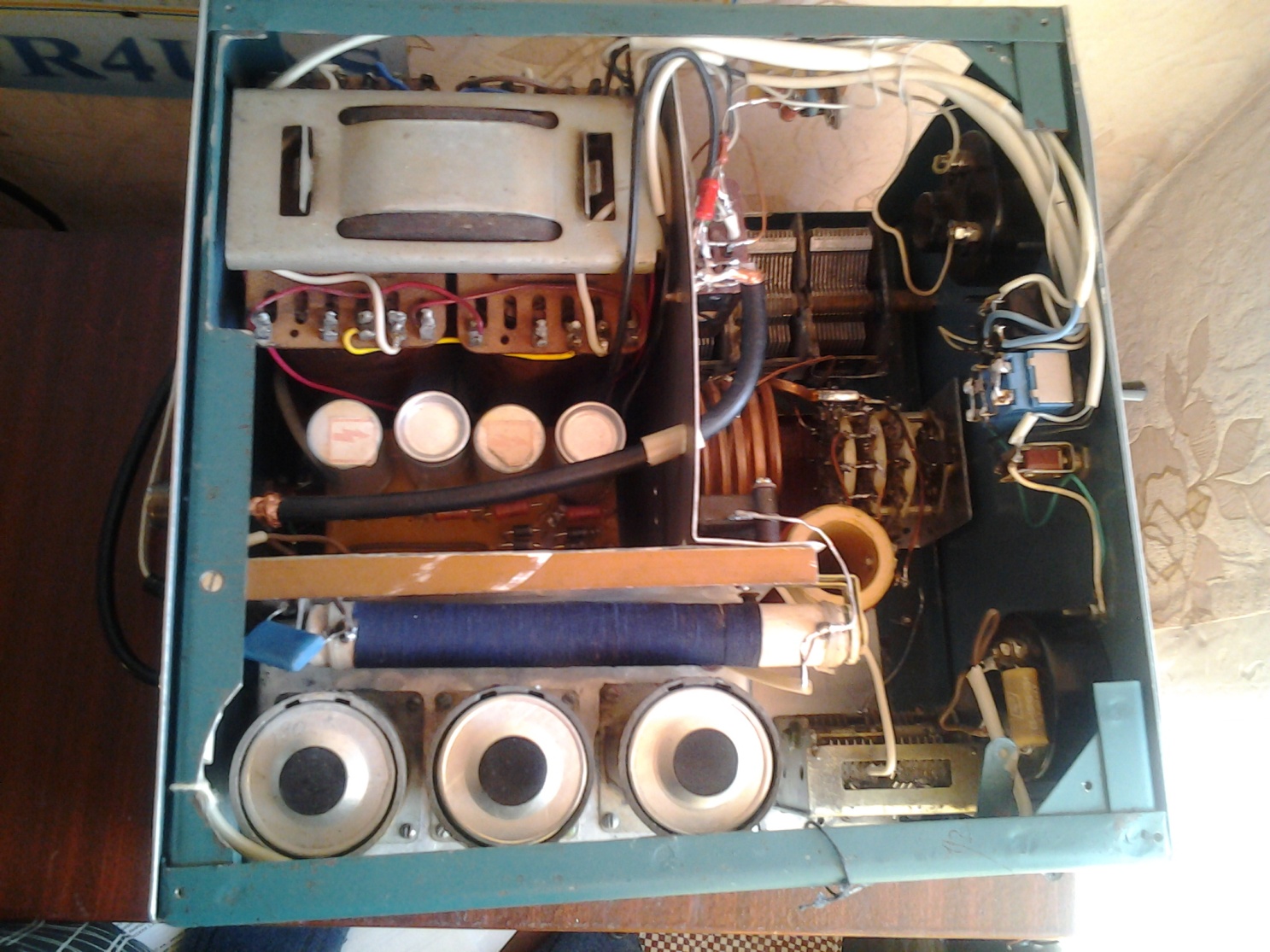

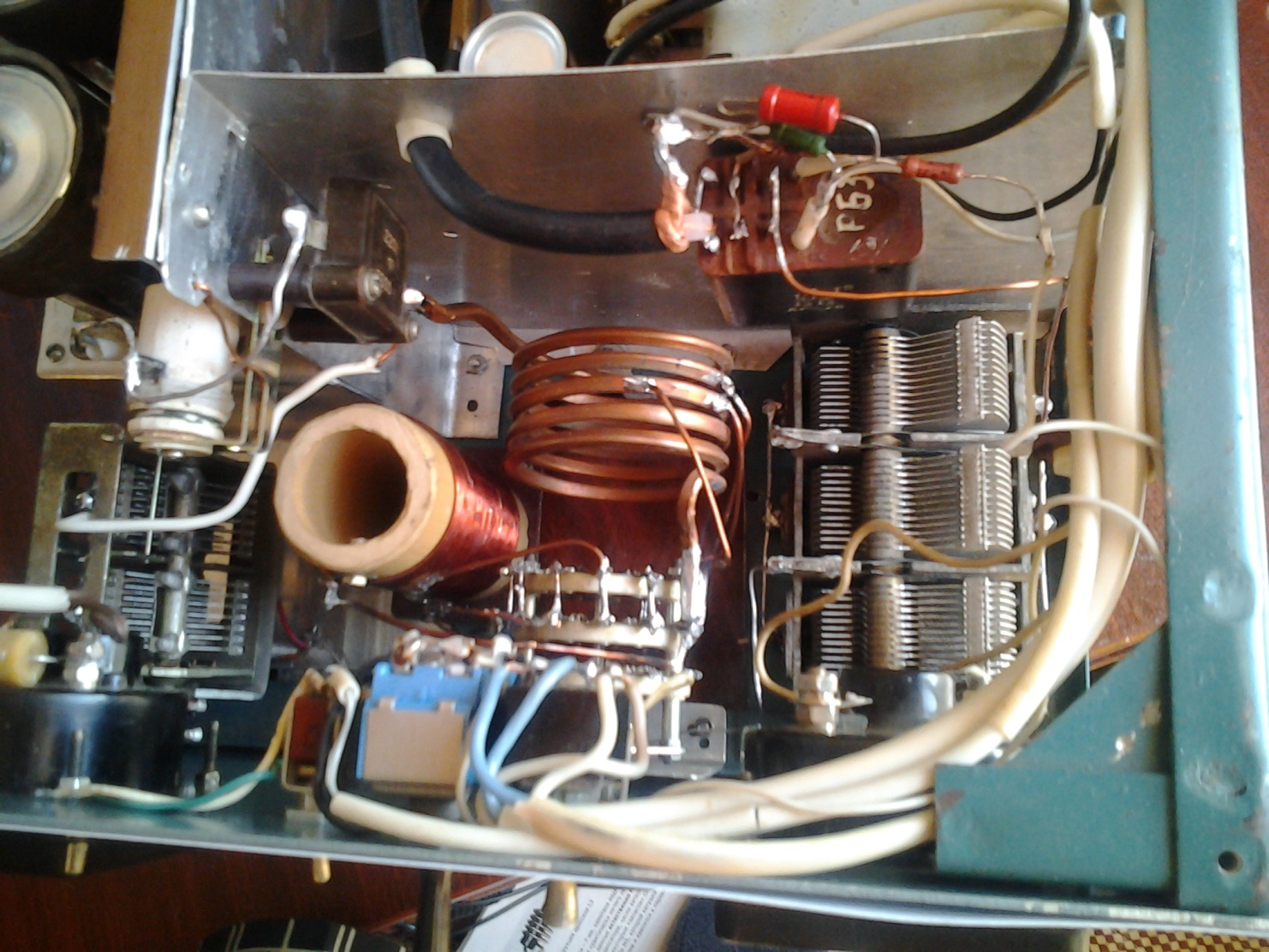

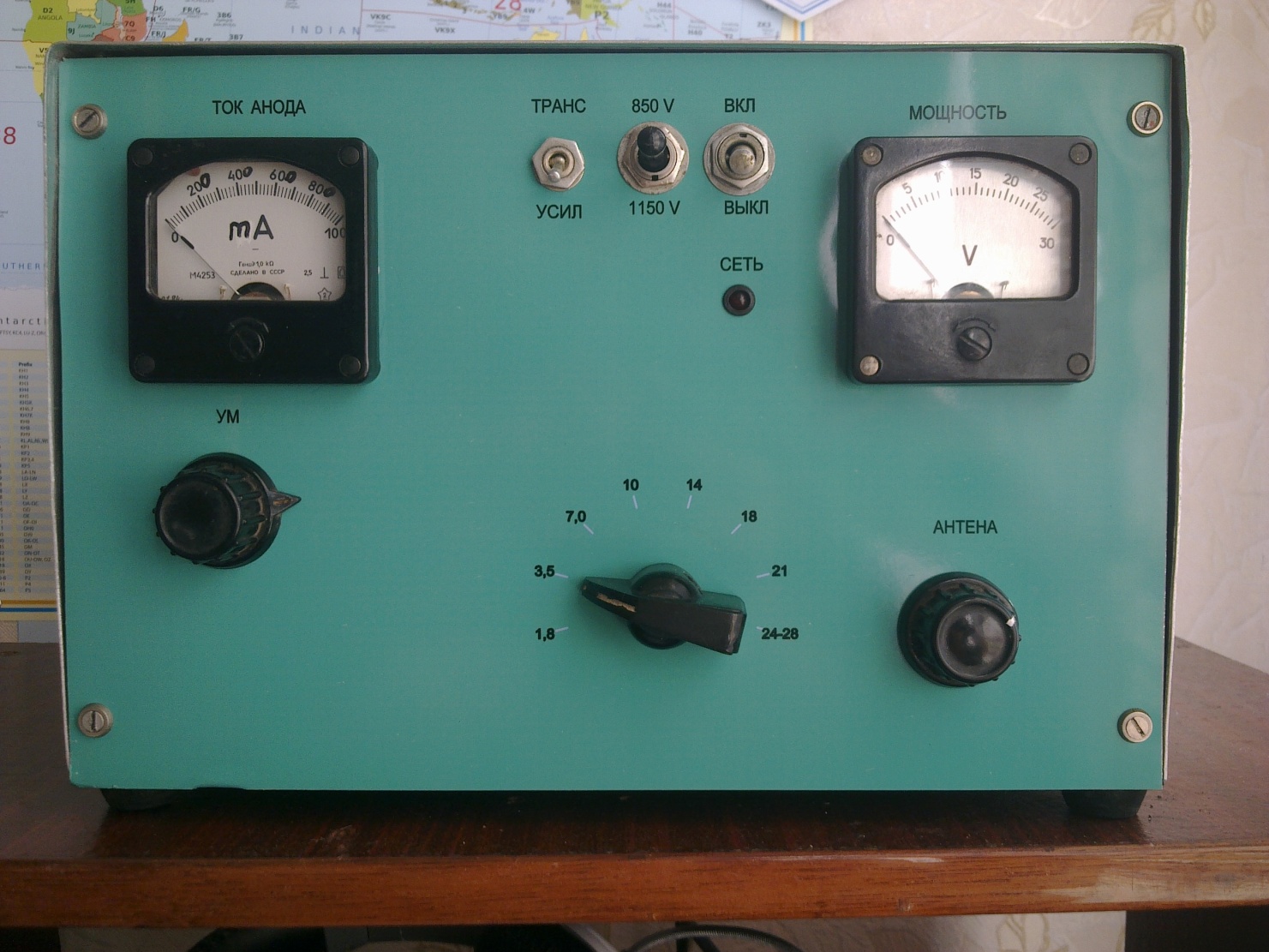

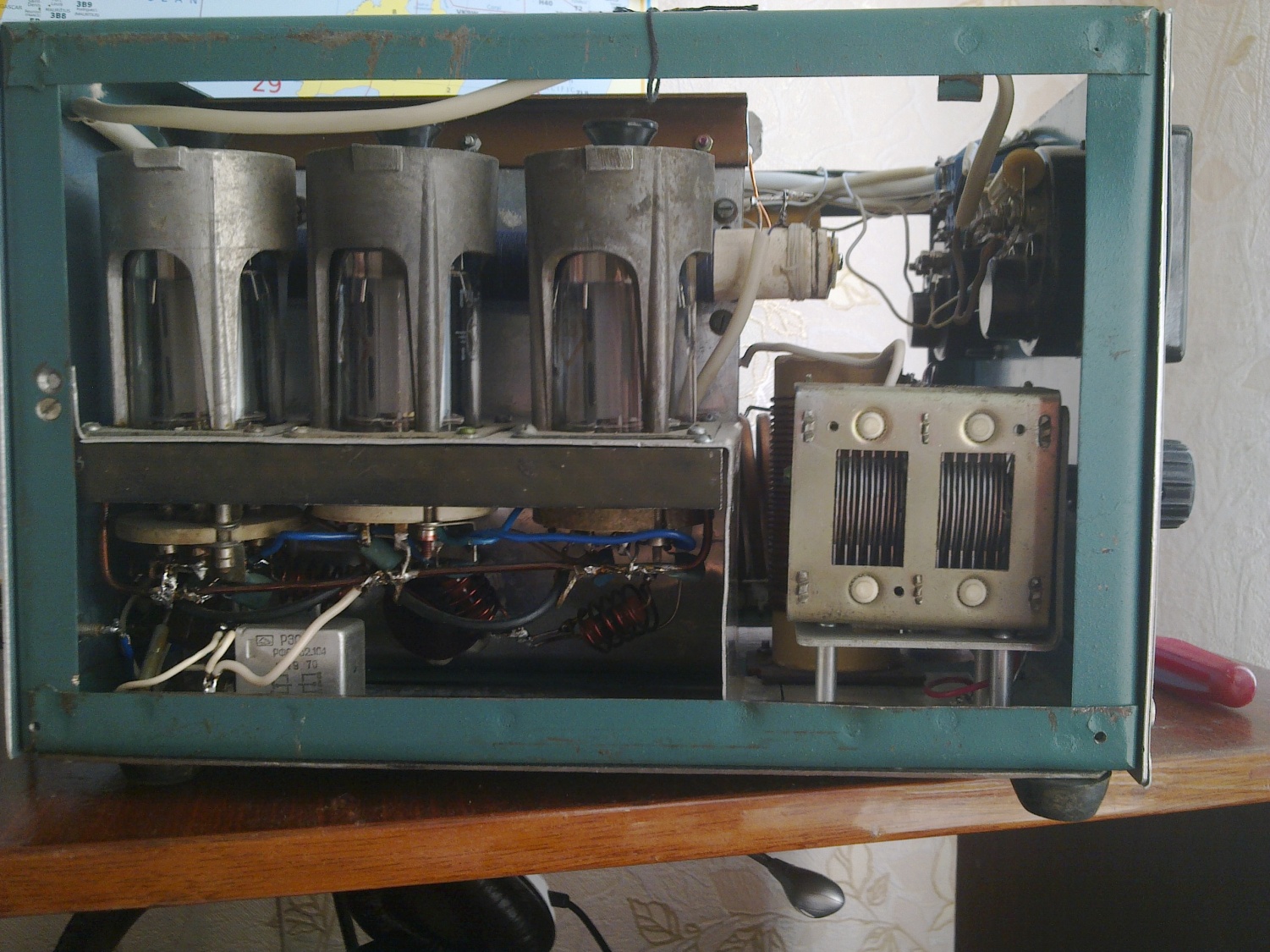

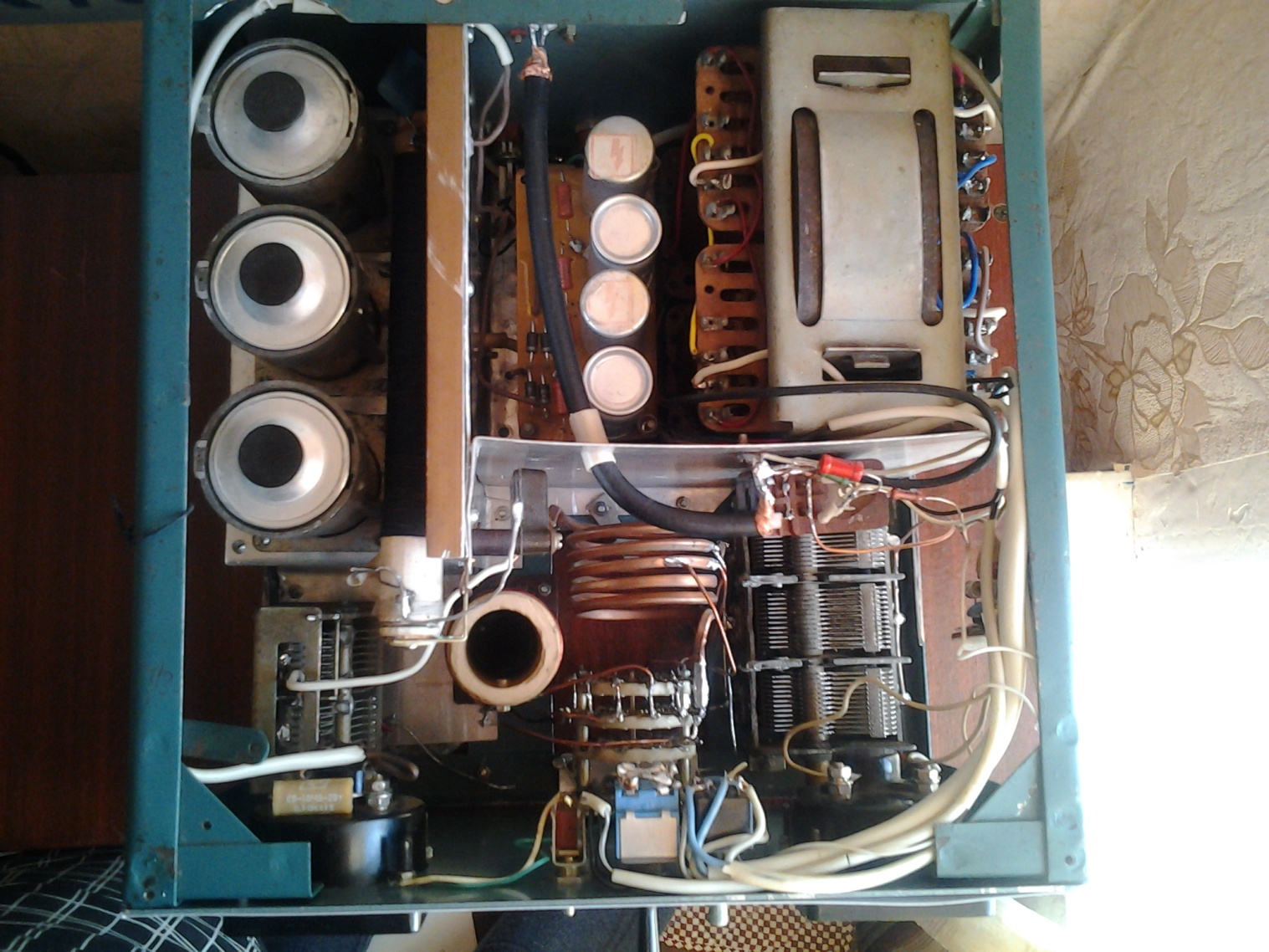

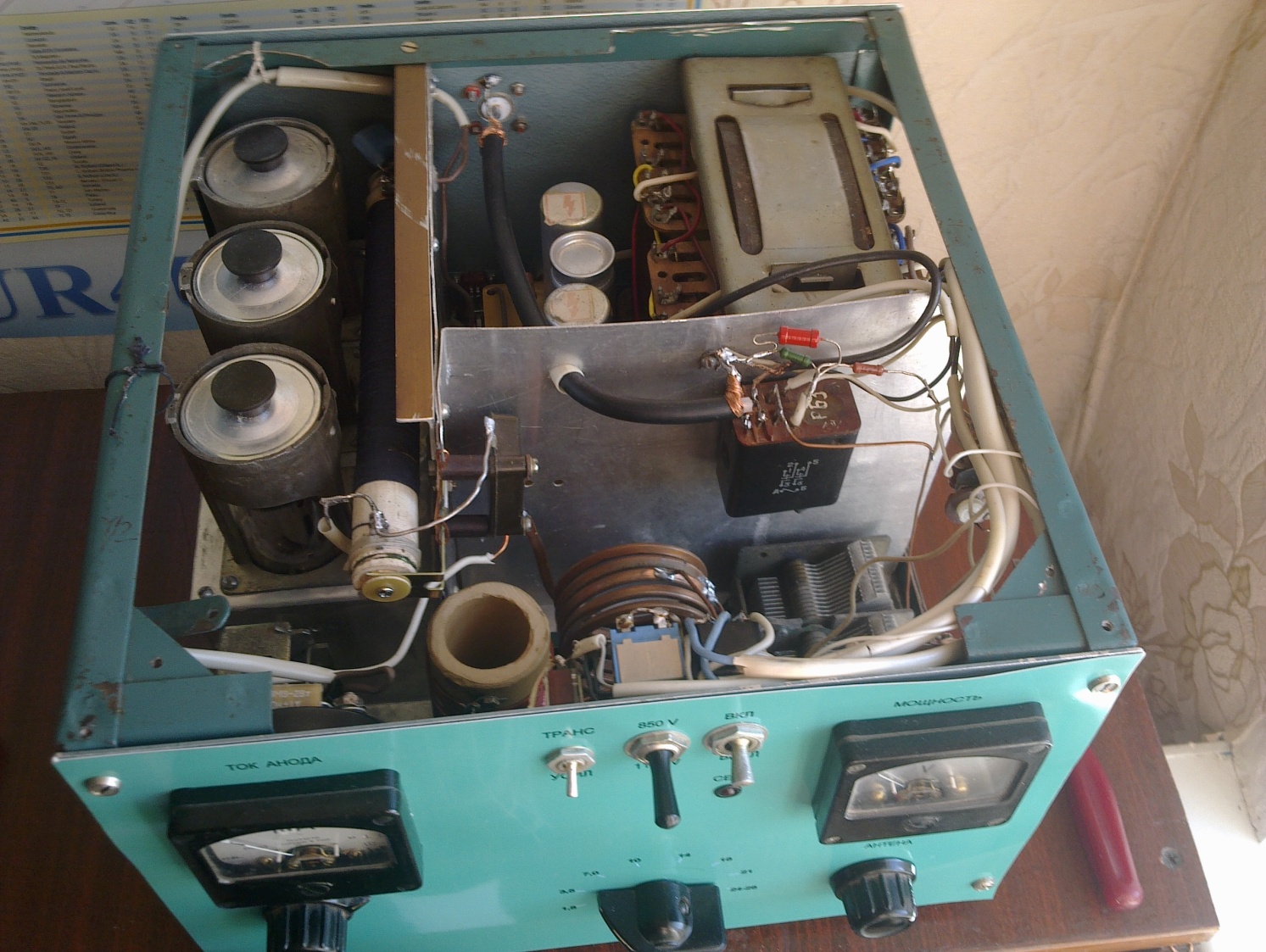

Фото УМ.

Можно попробовать  модернизировать  УМ по Описаню в статье В. Кулагина  (RD7M ) Модернизация  КВ усилителя мощности "Техно". Статья на сайте   radioamator.ru и в журнале Радиолюбитель КВ и УКВ №5 2014г. электронная версия так же можно посмотреть форум Усилитель КВ ТЕХНО от RD7M.
Лампы и П контур работают как на передачу так и на прием.

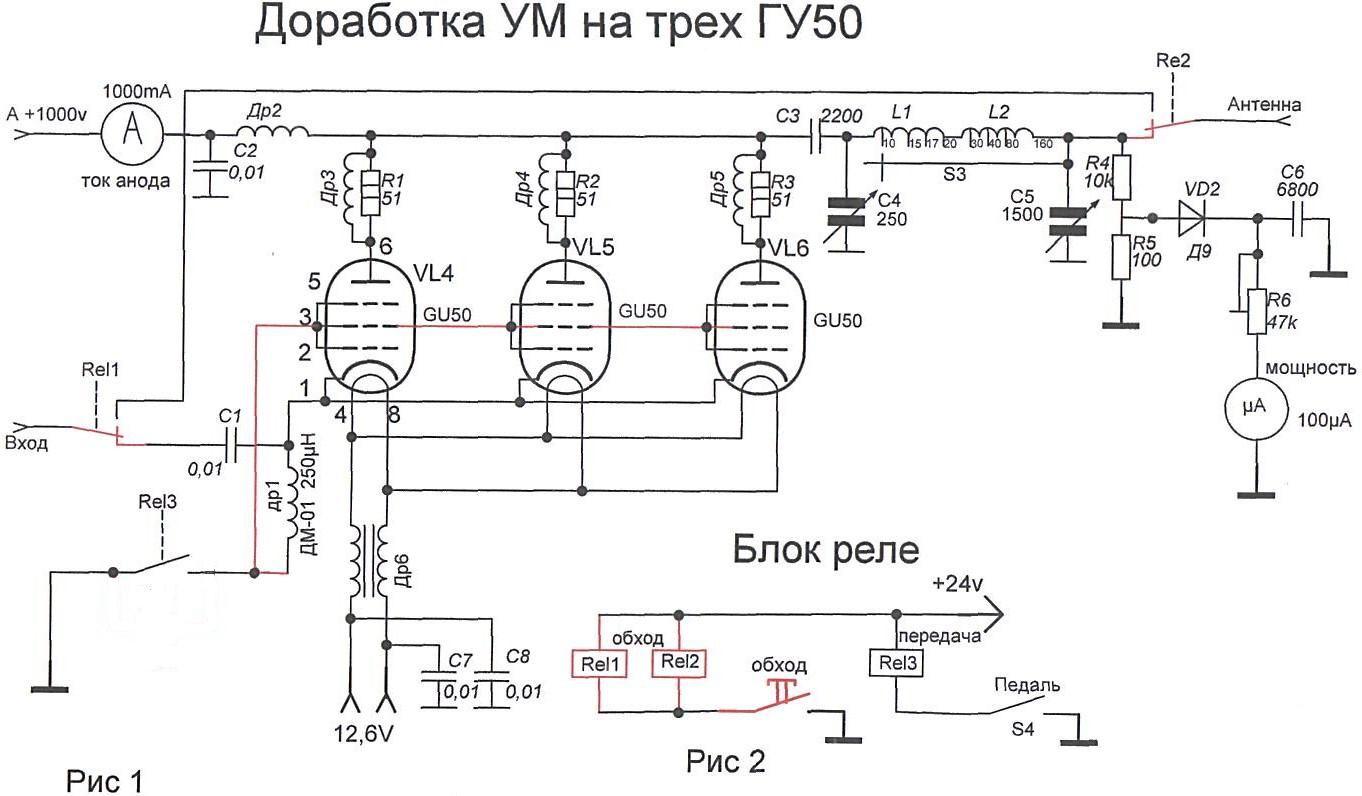

Схема доработки УМ на трех ГУ50 на рис.1 и рис.2  ниже
Внесенные изменения выделены цветом .
Контакт реле Rel3 (а следовательно, и само реле), должен быть расположен непосредственно у катодного вывода ламповой панельки. В УМ "Техно" реле расположено на задней панеле УМ, в промежутке между ламповыми панельками. Контакт реле должен выдерживать ток катода.

Литература:
С.Бунимович, Л.Яйленко. "Техника однополосной связи", 1970 год.
В. Дроган (UY0UY). «Статья КВ усилители мощности»
В.Кобзев (UW4HZ) Г.Рощин (UA4IQ) С.Севостьянов  (UA4HAD). «Линейный усилитель»  радио №11. 1980г.
И.Гончаренко (DL2KG)   «Анодный дроссель»  dl2kq.de
А. Кулагин (RD7M)  «МОДЕРНИЗАЦИЯ КВ усилителя мощности "Техно"»
